Определянето на серия и паралелно свързване на литиеви батерии

Поради ограниченото напрежение и капацитет на отделните литиеви батерии, по-големи напрежения и капацитети могат да бъдат постигнати само чрез свързването им последователно и паралелно, за да отговарят на различни приложения на продукта.

Тук ще ви покажем как батериите в серия и паралелно.

Литиеви батерии, свързани последователно
Добавете напрежението на батериите, капацитетът остава същият и вътрешното съпротивление се увеличава.

Литиеви батерии, свързани в парал
Постоянно напрежение, добавен капацитет, намалено вътрешно съпротивление и удължено време за захранване.

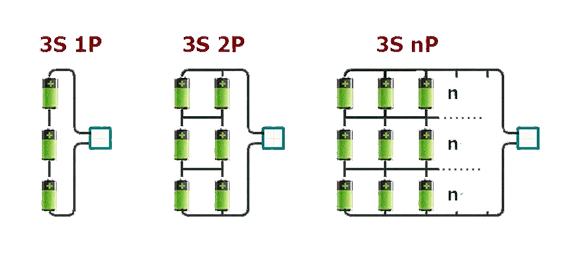

Например: 18650 3.7V 2.5Ah
3S1P: 11. 1V/2.5Ah (11, 1V) 3, 7Vx3)=3S2P:
11. 1V 5Ah ( 5Ah/2x2.5Ah) Тук, моля, обърнете повече внимание: Не смесвайте различни марки литиеви батерии,различни капацитети или стари и нови литиеви батерии.=Моля, изберете батериите със същата производителност.

Критерии за съответствие на литиевата батерия

разлика в напрежението ≤ 10 mv, разлика в импеданса ≤ 5 mΩ, разлика в капацитета ≤ 20mA
