Широко разпространено е убеждението, че е необходимо по-добра връзка между отливането и микроструктурата на Ни- Свръхсплави Добре.

Като цяло, микроструктурата и свойствата на инвестиционните отливки се влияят от следните параметри:

1.   Свръхтоплина от течен метал.

Второ.   Температура на изливане

Три.   Температура на обвивката

4.   Температура на металообработване (MME)

Пет.   Време за достигане на точката MME

Шести.   Охлаждане по време на втвърдяване

Основните констатации от въздействието на променливите на леенето върху микроструктурните характеристики могат да бъдат:

заключава в следния текст: Да.

Размер на зърното

Тъй като всички свойства на леене са повлияни от размера на зърното, изборът на оптималните променливи на преработката,

Въз основа на тези съображения изглежда от съществено значение.

За Ni-base свръхсплави IN-100 е доказано, че размерът на зърното се увеличава с температура на изливане и/или отлив.

температура, с ефект на изливане на температурата по-силно изразена.По-едрите зърна се насърчават в

по-плътни участъци, както и по-високо ниво на вакуум, wher& Occons 351;101;тъй като ефектът от броя на покритията е незначителен

Добре.

За инвестиционния отлив IN713LC свръхсплав ниската температура на подгряване на плесен показва по-добра контролируемост върху зърното

размер над вариацията на температурата на изливане, wher& Gadon351;101;като, противно на контрола на размера на зърното, висока подгряване на плесен

Температурата води до по-добра контролируемост на еднородността на зърното Добре.

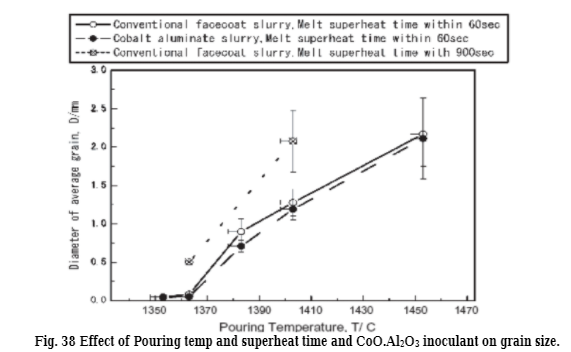

Ефектът на температурата на изливане и времето на прегряване върху размера на зърното е показан в Фиг 38-ми калибър.

Както времето на супергероите е   повишаване на размера на зърното, както и повишаване на температурата на изливане.Установено е, че размерът на зърното е малък.

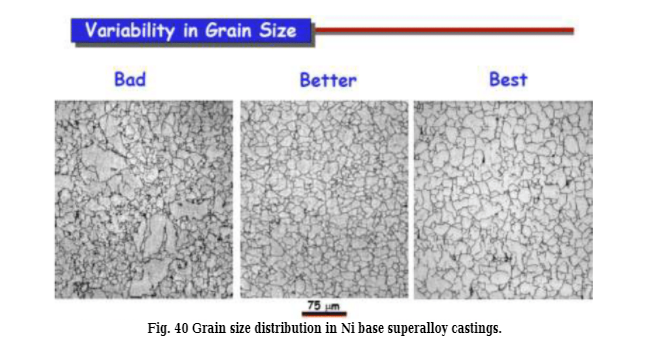

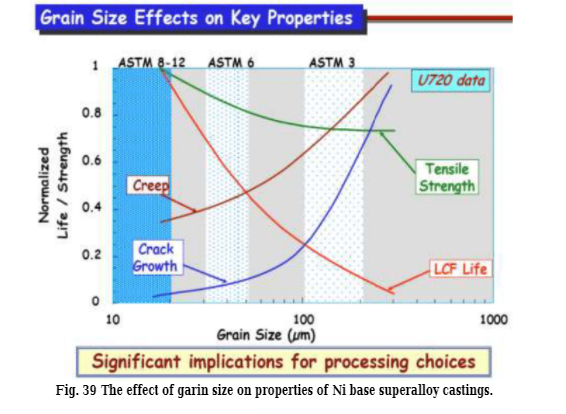

засегната от вариацията на инокулатното съдържание (Ко.Ал 2 O 3 Name Добре.   Данни 39 и 40   илюстрира ефекта на зърното

размер на свойствата на отливките от суперсплав на основата на Ni.

Пространство за микропорест и плътна ръка (DAS) Разликите в DAS на IN-100 следват тенденция, подобна на тази на размера на зърното, като температурата на лея играе повече важна роля за определяне на DAS, а не температурата на изливане и нивото на вакуум.Влиянието на   броят на обвивката на DAS е незначителен.

Микропорозите на инвестиционното турбинно острие от свръхсплав IN-713LC намаляват с намаляващ вторичен дендрит

разстояние между ръцете (SDAS).Доказано е, че Inoculant оказва известен ефект върху намаляване на съдържанието на порест, особено т висока температура на плесен.Порозите съществуват на границата на зърното и на междукрайните региони.Тъй като SDAS е много по-добър от

размерът на зърното, съдържанието на порест се счита за по-скоро като ‘Compodion820;, претегляне на средния размер CONC22221; мярка за SDAS, отколкото за зърно;

размер.Температурата на мухата оказва голям ефект върху съдържанието на порестите, тъй като плесента

температурата влияе на охлаждащия темп на леене и следователно на неговата SDAS.Когато температурата на плесента е висока и

SDAS е относително голям, рафинирането на размера на зърното намалява ”задимено 82220; ефективнатаName намаляване на

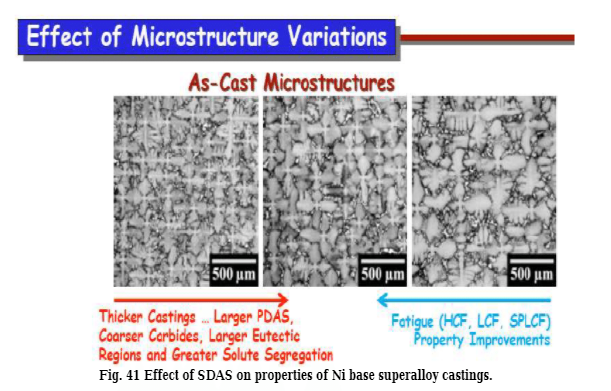

съдържание на порест.SDAS влияе върху свойствата на отливките от суперсплав на базата, както е показано в Фиг. 41 Добре.
