АВСТРАКТ

Резултатите от настоящата работа показват, че експериментите за топлинно разширяване могат да бъдат използвани за измерване на температурите на c-solus на четири ni-base еднокристални свръхсплави (SX), един с Re & и три варианта Re-free.В случай на CMSX-4 експерименталните резултати са в добро съгласие с числовите термодинамични резултати, получени с помощта на ThermoCalc.За

три експериментални Re-free сплави, експерименталните и изчислените резултати саЗатваряне.ПредаванеМикроскопията на електрона показва, че химичният състав на фазите на c може да бъде сравнително добре прогнозиран.Ние също използваме резонансен ултразвук. & спектроскопия (RUS), за да покаже колко еластични коефициенти зависят от химическия състав и температурата.Резултатите се обсъждат в светлината на предишни резултати, описани в литературата.Подчертават се областите, които се нуждаят от допълнителна работа.

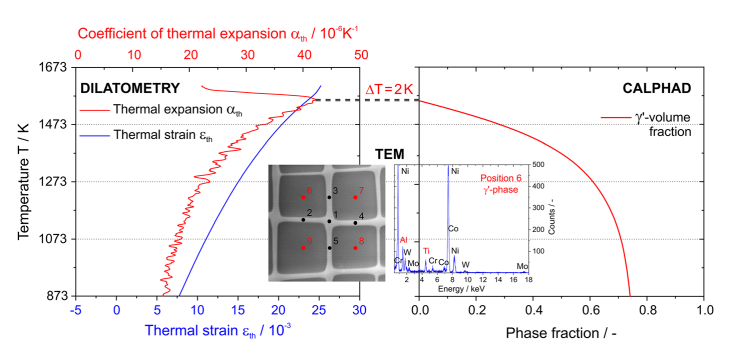

ГРАФСКА АВСТРАКТ

Въвеждане

Еднокристални свръхсплави (SXs) се използват за изработване на турбинни остриета, които работят при температури над 1000-C. Те трябва да издържат на алоидния спектър, който включва пълзене, топлинна умора и гореща корозия.Крайната сила, съпротивлението срещу бавно, но непрекъснато натрупване на напрежение, е от изключителна важност.Известно е, че СХ разчитат на силата си върху микроструктура, която се състои от кубични кубични частици под микрометър. & (кристална структура: подредена L12-фаза; обемна фракция: 70 вол.%), които са разделени от тънки c-канали (кристална структура: FCc; обемна фракция: близо до 30-вол.%), напр. [1 82114].Структурите на кристала от двете фази са сходни, така че при охлаждане от високи температури подредените c-частици могат да бъдат съгласувани & преципитат в c-матрицата.Клетъчните константи и двете фази се различават.В Ni-base еднокристал

суперсплави, често се намират: dc & DC.Съответстващата грешка на решетката води до увеличаване на енергията на еластичния щам, например, [5, 6].Тази грешка и някои от нейните последици, например въздействието й върху формата на c-частици, & по отношение на Peach C28211Ko 168hler сили, действащи върху размествания на каналите, върху рафтинг и върху образуването на междулицеви дислокационни мрежи, са били и все още се обсъждат в литературата, например [7 821115].Поръчката е... & Частиците представляват препятствия за движението на дислокацията.

Те не са напълно непроницаеми, но е по-трудно за разместване да се премине през подредената в-фаза, отколкото през FCC. & Канали.Изкуството на дизайна на SX разчита отчасти на това да се направи възможно най-трудно изместването да се прекъсне в цезаровата фаза, за да се &

Смущи силата на влечението.Трудното рязане е свързано с увеличаването на енергията на границите на антифазите (APBs), например, [16 Occ821120], която е резултат от един от най-видните елементарни механизми в кристалната пластичност: чифтосването на c-фаза, например, & [21 пасивно 821123].Въпреки че в литературата има разногласия по отношение на специфичните аспекти на този процес на рязане, изследователите на SX от академичната и промишлената общност смятат, че е желателно да се проектират сплави с висока фракция с C-обем, висока & c-solvus tem- & Пература и химичен състав, което води до високи планарни деформации, които влияят на физическия характер на APBs и на пропуските в подреждането.Това е... &

Солфус температурите са считани за особено важни и са подчертани като еталонна температура в много научни и технологични публикации на SX, например, [24-821131].

В настоящата работа се разглеждат по-отблизо термодинамичните свойства на четири SXs, ERBO/1 (с Re, CMSX-4 тип сплав) и три ERBO/15 варианта (refree, с по-високи нива на Мо, Ti и W).Той използва резонансна ултразвукова спектроскопия (RUS) и разширител за измерване на еластичните скования и топлинните коефициент на разширение като функция на температурата.Наскоро беше показано как тези четири сплави се различават по отношение на свойствата на пълзене [32, 33].
