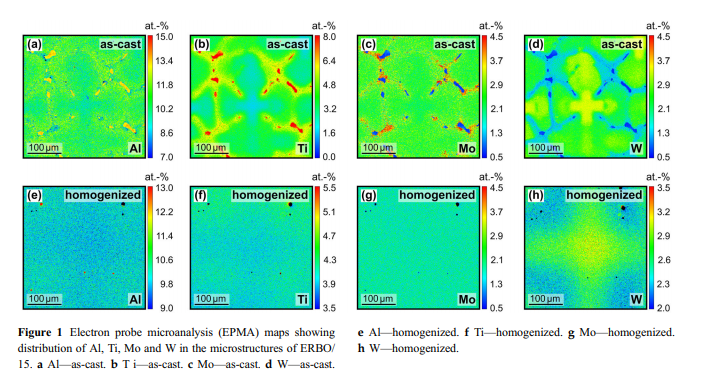

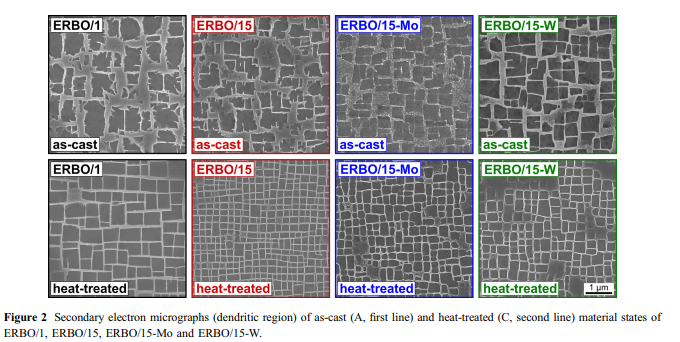

Фигура 2 представя микрографи на SEM на осемте материални състояния, които бяха разгледани в настоящата работа.Четирите като-гипсови материали се представят в горния ред на Фиг. 2.-обработените материали след вторичното третиране на стареенето (таблица 2) се показват в долния ред на Фиг. 2.

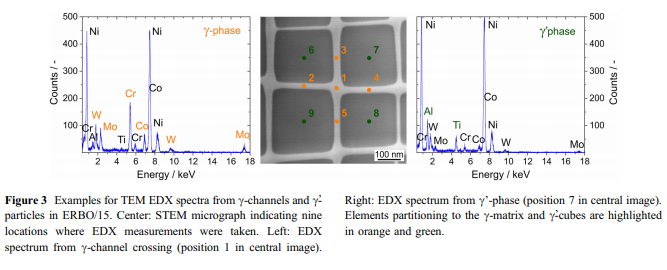

 Микроскопия на електропреносния електрон (TEM) е използвана за анализ на локалната сплав на двете фази в/в-Микроструктура.ТЕМ е бил извършен с помощта на&JEOL JSM-6490 (за ERBO/1) и Tecnai G2 F20 от FEI (за ERBO)/15 и нейните производни), както оборудвани с FEG, работещи на 200 kV, така и с система за анализ на EDAX.Процедурата, използвана за измерване на фазовите композиции в трите ERBO/15-те варианта са илюстрирани в Фиг. 3. Снимката в средата на Фиг. 3 показва една MIT микрографа, взета в @ title beam transt.Спектрата на EDX е взета в пет ч-канални позиции (1-в. C282115, както е посочено) и в центровете на четирите съседни в-Частици (позиции 6-а C282119).Всеки EDX&спектърът е записан с диаметър на електронния лъч 10 nm в период от 60-те години.Композициите са изчислени с помощта на алгоритъма EDAX.Стойностите за двете фази са получени като средни стойности на петте канала (аналитични точки 1—5) и четирите частици (аналитични точки 6—9).Примери за спектъра EDX за напречно сечение в-канал (в оранжево, позиция 1) и за горния десен в-частиците (в зелено, позиция 7) се показват&в лявата и дясната диаграма, както е показано.

За сравнение използваме някои от местните резултати от състава, съобщени от Parsa et al. [36], които са получени от местна електродна атомна сонда (LEAPTM 300X HR, Cameca Instruments) в режим на напрежение при базова температура на образец от *65 K.

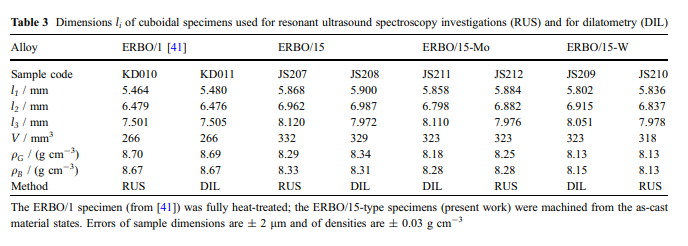

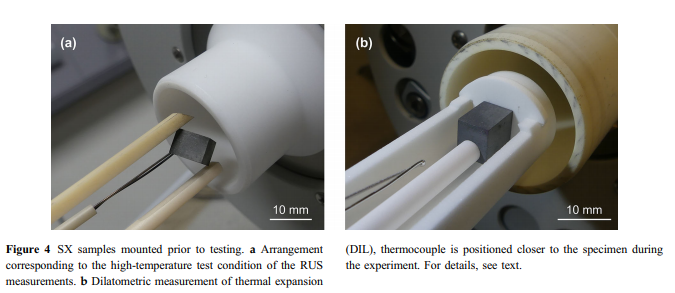

Резонантна ултразвукова спектроскопия (RUS): В настоящата работа, коефициентите на еластичност като функция на температурата са били определени с помощта на резонансна ултразвукова спектроскопия (RUS), напр. [38, 39].Именно. 100 [ориентирани кубидни образци на целевите размери от около 8 9 7 x 6 mm3-336 mm3 са получени чрез съчетаване на ориентацията на Laue с ерозията на искрата, както е описано в [40].В настоящата работа са направени измервания на RUS за ERBO=15-ти и неговите варианти.За сравнение, данните за ERBO/1 са взети от работата на Демтро.¨на и ал. [41].Всички размери на образеца са посочени в таблица 3. За всички образци, изпитвани в настоящата работа, е имало добро съгласие между геометричните плътности qG (изчислени въз основа на теглото и обемите на пробата) и плътността, определена чрез метода на плавателност qB (таблица 3).Добри качества на повърхността са установени чрез шлифоване и полиране на диамантени плочи./В Фиг. 4а,В Фиг. 4а се показва типичен образец на RUS, поставен между две керамични пръти и

 термодвойката е наблизо.По време на експериментите термодвойката не е била прикрепена към образеца, а много близо.Образец и съответната част от термодвойката са били в температурната постоянна зона на пещта  Добре. За експерименталното определяне на резонансните честоти се използват свободно вибриращи проби.Експериментално получени резонансни честоти са свързани с трите независими коефициенти на еластичност c11, c12 и c44 на псевдокубичен кристал [38, 39, 41].За събиране на данни е вграден RUS апарат

Къщата е използвана.Системата се състои от анализатор на честотата (тип FRA5087 от NF Corporation) в комбинация с-скорост-усилвател (тип BA4825 от NF Corporation) за генериране и засичане на сигнали.Експериментите са извършени в температурния диапазон от 100 до 673 K с помощта на ниско ниво на Netzsch-Температурна пещ и каскаден регулатор на температурата (тип 2704 от Евротерм).Резонансовите спектри на пробите са записани в обхвата от 150 до 1000 kHz.В случай на ERBO 1, Демтро¨der et al. [41] изучава еластичните свойства на 50-те K стъпки между стайна температура и 1273 K.The ERBO-15-те варианта на настоящата работа бяха проучени в 10-К стъпки между 100 и 673 K./②/②
