\\ Н

Dissatisfaction с леене резултати често ни кара да преосмислим нашия работен процес и подобряване на нашите оригинални методи на обработка. Поредицата от леене тестове, проведени в тази книга е резултат от факта, че когато в особено големи понтийски бе хвърлен използване remaniumstar сплав, въпреки че повърхностите на отделните корони са гладки, по-голямата част от понтийските звена бяха грубо. Прегряване сплави не могат да бъдат използвани по време на кастинг за големи фиксирани мостове. Конструкцията и разположението на леяци приема традиционния метод: леяк с диаметър 3 мм се използва за короната леяк на 3,5 mm се използва за моста, и 5мм се използва като напречна спру за свързване на тези подsprues , Диаметърът на главното леяк е 4 мм. По-долу ще бъде описано подробно какви методи и етапи се използва, за да се получи гладка и еднородна повърхност на отливката. \\ П \\ п \\ п-Preparation за тест леене \\ п \\ п \\ п \\ НС предпоставка за плавно леене повърхности е използването на финgrained вграждането материали, като remaCC за корона и мост технология. В теста за първоначално леене, дебел восък прът с размери приблизително 60 милиметър дълго, 9мм високо и 3 mm широк е подбор \\ н

116; издание, която е подобна на структурата на рязане прът на импланта. Друга цел на изследването е да се хвърли обемисти фиксирани мостове без свиване кухини, като тези, използвани в моларно областта \\ п \\ п \\ п

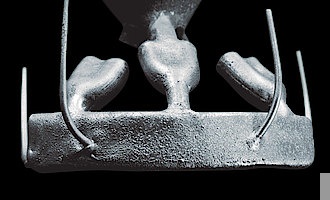

Figure 1:. Тествани гласовеrod \\ п с грапава повърхност и предварително загрята при 950 ° С. \\ п \\ п \\ п \\ п \\ п \\ п \\ п \\ п \\ п \\ п \\ п \\ пFigure 2: Тествани гласове \

rod п с гладка повърхност и предварително загрята при 800 ° с \\ п \\ п \\ п \\ п \\ н \\ п \\ п \\ п \\ п

Figure 3:. Тест леенеrod \\ н с спру добавя \\ п \\ п \\ п \\ п \\ п \\ п \\ п \\ п \\ п-Test леене&rods#\\ н \\ н \\ нFigure 1 показва теста първия кастинг. Повърхността на отливката е покрита с фини въздушни мехурчета, което е на щетите, причинени от вграждането материал на повърхността на отливката в вграждането кухина. 60гр на remaniumstar сплав се използва във всички отливки, което съответства на тегло приблизително 140 г от благороден метал сплав. Различни спру дизайн и методи за разположения били съдени по време на процеса на леене. В началото на изпитването, предварително загряване температурата на отливката е определен на 950 ° С. Висока

frequency центробежни машини леене се използват в процеса на леене, разбира се, могат да се използват машини за леене под налягане вакуум. Използване на изпускателната тръба с диаметър 1,2 mm и наблюдаване при относително ниско подгряване състоянието на пещ Мау Fu, доколко стопилка сплав може да бъде изхвърлен чрез прилагане на фин леяк под действието на центробежната сила. На предварително загряване температурата се последователно намалява с 50 ° С във всеки следващ тест леене. Съдейки по гладкостта на леярската повърхност и образуването на свиване кухини, беше установено, че най-добрите резултати за леене са произведени при подгряване температура от 800 ° С (Фигура 2). Дори когато температурата на пещта се определя на 850 ° С, повърхността на отливката все още ще се появи леко грапава, при условие за използване на едно и също тегло на сплав. Поставянето на леяк приема метода на леене моста. Защо е нужен този проект ще бъде обяснено по-подробно в по-късна статия. Моделът на отливане използва формата на восък прът, на който 4 леяци с диаметър 3,5 mm се поставят директно. А 5 мм напречна спру се поставя десетmm от отливката като резервоар злато и свързан към основната леяк (Фигура 3). \\ П \\ п \\ п

Figure 4:. С мост със значително всмукване свиване въпреки използването на резервоар, злато, предварително загрята при 950 ° С. \\ п \\ п \\ п \\ п \\ п \\ п \\ п \\ п \\ п \\ п \\ п \\ пFig. 5:. С мост, промяна на позицията на резервоара за злато, изчезването на всмукване свиване кухини, подгряване температура от 800 ° С \\ п \\ п \\ п \\ п \\ п \\ п \\ п \\ п \\ п"Test леене"bridge \\ п \\ п \\ п \\ пFigure 4 показва използването на напречно спру диаметър 5мм свързан с 3,5 мм спру на разстояние 2,5 мм от моста. Въпреки използването на температура на предварително загряване на 950 ° С, грапавост на повърхността на моста не е толкова голяма, колкото тази на гласове прът. Разбира се размерът на 9грам гласове метал, използван е и много по-малко от сумата на топлоотделящите тест гласове. Нежеланият Въпросът е, че значителна всмукателна кратери случва, въпреки използването на резервоара за злато. Според резултатите от теста за предишния леене, позицията на леяк като басейна за съхранение на злато се определя на 10 милиметра от тялото на мост и свързан към основната леяк. Подаване

section на плъзгача след отливане (фиг. 5) показва, че функцията на резервоар злато е добре използва този метод. Когато температурата на подгряване се определя на 800 ℃, повърхността на моста също така произвежда най-добър ефект леене. А спру с диаметър 3,5 mm се насочва директно да гарантират, че стопилката на сплав може да се инжектира в калъпа бързо. При липса на отделен спру, той може да се гарантира, че инжектираният стопилка не ще произвежда голяма турбулентност в матрицата. \\ П \\ п \\ п \\ п \\ п \\ п \\ п \\ п

Test леене
fixed мост \\ п \\ п \\ п \\ п

IN допълнение към подобряване на повърхността на отливката (фиг. 6), беше показано, че при дадените условия леене, дори когато предварително загряване температурата се понижава до 800 ° с, леенето сплав стопилка може да бъде достатъчно инжектира до ръба на короната и остри ръбове са оформени (Фигура 7). Образуването на ръб заоблена корона показва, че сплавта стопи втвърдява твърде бързо. Фигура 8 показва, че при отливане на 13

Unit фиксиран мост, не е необходимо да се постави спру на всеки мост единица. 3.5мм спру могат да се поставят между съседните корони и мостове. Според опита на предишния тест, леяк като резервоар злато следва да се постави съответно (фиг. 9). Този метод улеснява отделянето на леяк след отливане и намалява риска от перфорация на короната при разделяне и смилане. В сравнение с благородни метални сплави, загубата на смилане генерира, когато обработка кобалтchromium сплави е напълно незначително. Разбира се, има и недостатък на използването прави леяци в дългосроченspan дълго фиксирани мостове, това е, восъчния модел не е толкова устойчива, тъй като добавянето на хоризонтални леяци, когато тя е отстранена, но въпреки това, напасването на леене все още е много точен (фиг. 10). \\ Н \\ н \\ н \\ н \\ н \\ н \\ н \\ н
