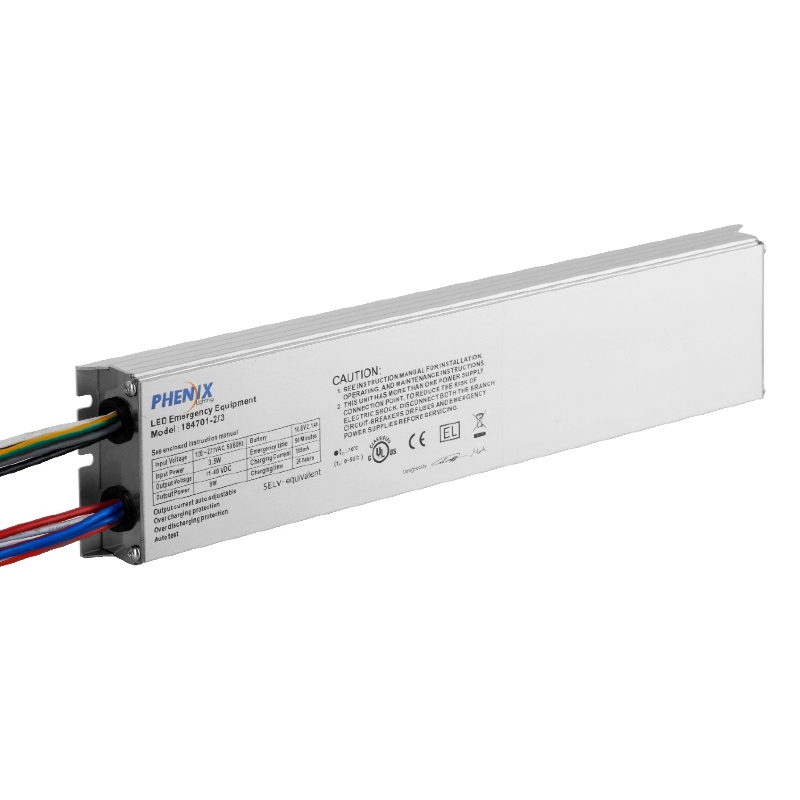

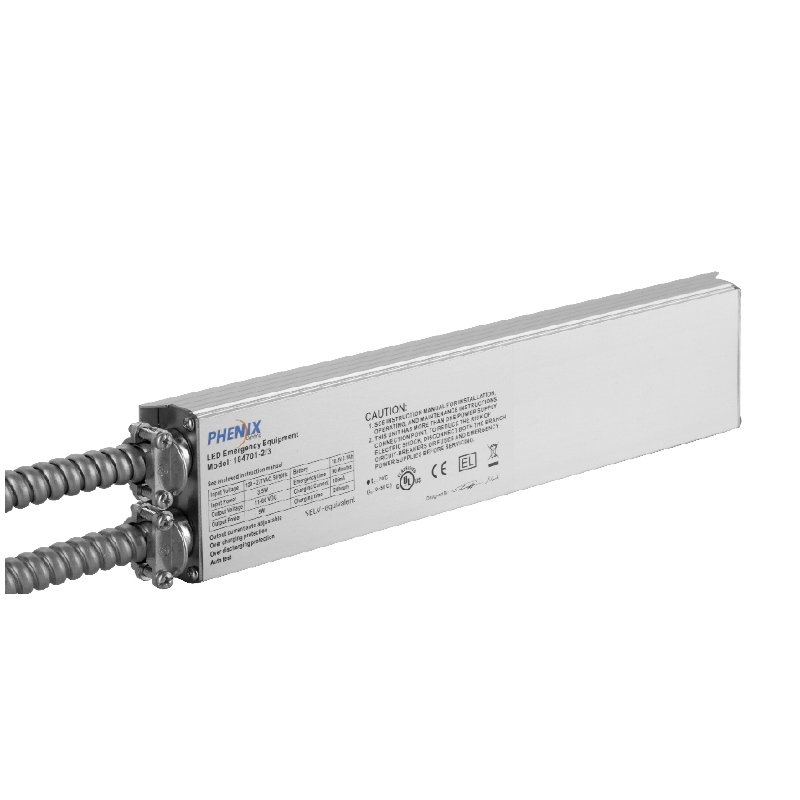

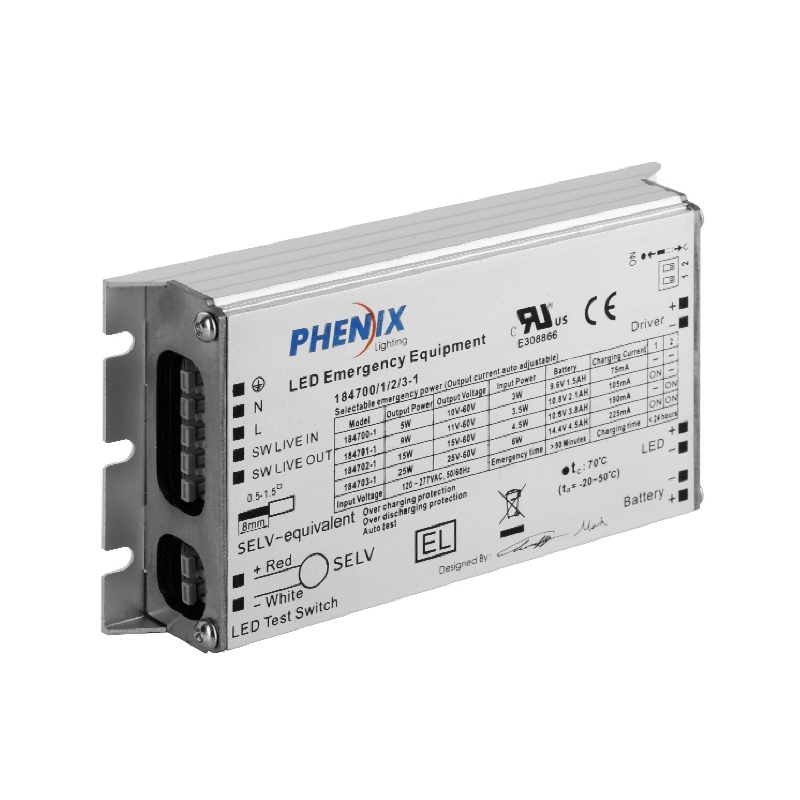

18470X-X   Constent Power LED EMERGY Driver

Тип                                               184700-X                 184701-X               184702-X                   184703-X

Номинално напрежение                               120-27VAC 50/60Hz

Номинален ток                                 0.05A (Макс.)       0.06A (Макс.)               0.07A (Макс.)                       0.1A (Макс.)

Номинална мощност                                   3.5W (Макс.)       4.0W (Max.)                   5.5W (Макс.)                         7.0W (Макс.)

Аварийна изходна мощност               5W                     9W                         15W                           25W

Изходно напрежение                               10-60VDC         11-60VDC                       15-60VDC                 25-60VDC

Изходен поток                               1A (Макс.)

Изходен ток на AC драйвера           5A   Макс.

Честота на действие                     320kHz cловина 888805F;8805kHz

Коефициент на мощност                                   общо 88051;0.50

Батерия                                           Ни-МХ

Време за зареждане                               24 часа

Време за разтоварване                               > 90 минути

Зареждане на ток                           0.08A                       0.11А                     0.19A                       0.23А

Време за живот                                         5 години

Цикъл на зареждане                             > 500

Експлоатационна температура                 0-50 на закрито;C (32-ро на закрито)

Ефективност                                       80%

Неправилна защита

Над натоварване, ограничаване на притока на ток, над температура, отворена верига, защита на късо съединение с автоматично нулиране

Жици                                               0.5-1.5mmoc1788;

ЕМС/FCC/IC стандарт

EN 55015, EN 61547, EN 61000-3-2, EN 61000-3-3, FCC част 15, ICES-005

Стандарт за безопасност

EN 6147-1, EN 6147-2-7, UL924, CSA C.22.2 №141

Месо.модул

18470X-1 mm [инч]

L125 [4.92] x W65 [2.56] x H22 [0.87]     Монтаж център: 117 [4.61]

Месо.батерия пакет     8470X-1 mm [инч]

9.6V 1.5A: L126 [4.96] x W59 [2.32] x H17 [0.67]   Монтаж център: 115 [4.53]
10.8V 2.1Ah: L176 [6.93] x W51 [2.01] x H19.5 [0.77]   Монтаж център: 165 [6.50]
10.8V 3.8A: L241 [9.49] x W56 [2.20] x H21 [0.83]   Монтаж център: 230 [9.06]
14.4V 4.5A: L227 [8.94] x W78 [3.07] x H28.4 [1.12]   Монтаж център: 216 [8.50]

Месо.18470X-2mm [инч]

184700-2: L260 [10.24] x W65 [2.56] x H22 [0.87]   Монтаж център: 252 [9.92]
184701-2: L307 [12.09] x W65 [2.56] x H22 [0.87]   Монтаж център: 299 [11.77]
184702-2: L372 [14.65] x W65 [2.56] x H22 [0.87]   Монтаж център: 364 [14.33]
184703-2: L358 [14.09] x W82 [3.23] x H30 [1.18]   Монтаж център: 351 [13.82]

Месо.18470X-3 mm [инч]

184700-3: L260 [10.24] x W65 [2.56] x H22 [0.87]   Монтаж център: 252 [9.92]
184701-3: L307 [12.09] x W65 [2.56] x H22 [0.87]   Монтаж център: 299 [11.77]
184702-3: L372 [14.65] x W65 [2.56] x H22 [0.87]   Монтаж център: 364 [14.33]
184703: L358 [14.09] x W82 [3.23] x H30 [1.18]   Монтаж център: 351 [13.82]
