PCB   UV машина за лазерно рязане

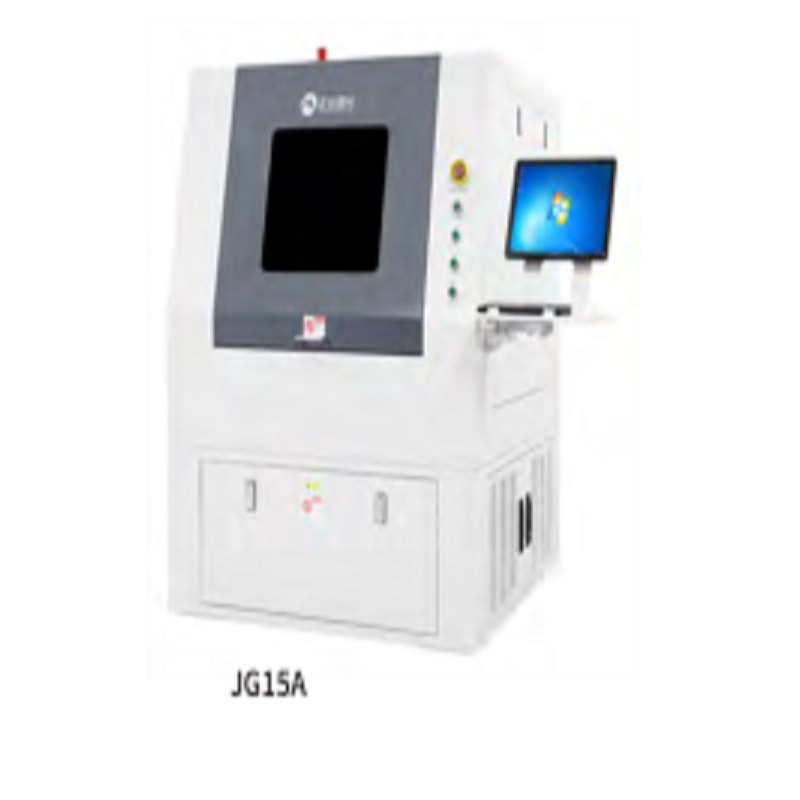

(JG16 / JG16C / JG18 / JG15A)

ИЗПОЛЗВАНЕ

Машината се използва при рязане, отваряне на прозореца и разкриване на CVL / FPC / RF и тънка многослойна дъска, както и за рязане на различни субстрати, като керамика, силиций и др.

ХАРАКТЕРИСТИКИ

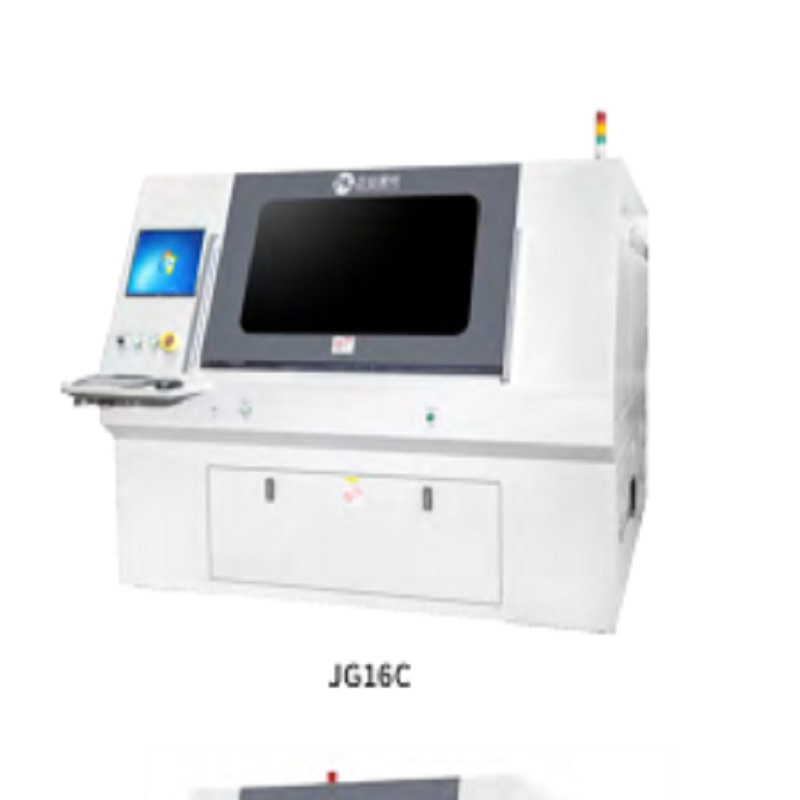

JG16 / JG16C

1. Две таблици за цикъл на работа една по една, без време за подготовка, висока ефективност на обработката

2. Функция за визуализация преди обработка, за да не се повреди пробата

3. Функция за маркиране с баркод

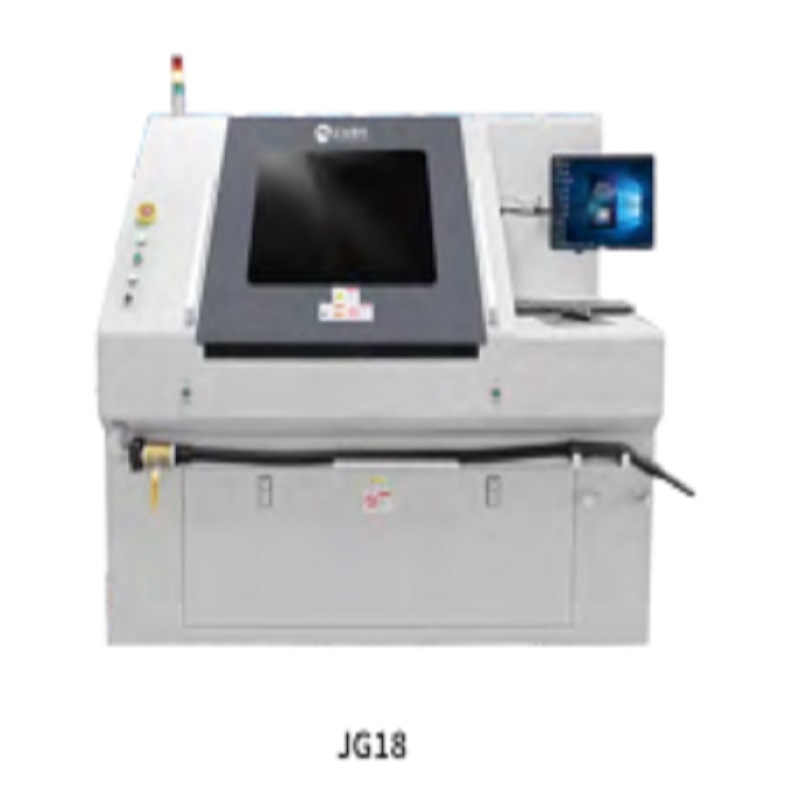

JG18

1. Най-голямата маса за машина за лазерно рязане в производството на печатни платки

2. Функция за визуализация преди обработка, за да не се повреди пробата

3.   Функция за маркиране с баркод

ТЕХНИЧЕСКИ ПАРАМЕТЪР

Вещ                               JG16                       JG16C                         JG18                     JG15A

дължина на вълната                                                                 355nm

Лазерна мощност                                             Стандартно 10W, по избор 15W

Лазерна честота                                                     30-120kHz

максимален

Размер на обработката         500 х четиристотинмм               650 × 550 милиметра             720 x 540mm         520 × 420 мм

                              Двойна платформа         Двойна платформа

максимален

Работна скорост                                           800 мм / и                                                 500 мм / и

позициониране

Точност на табл                                         ± 3 mm                                                       ± 4 цт

Повторете позиционирането

Точност на табл                                         ± 1 микрон                                                       ± 2мкрм

Обща точност

ZHENGYE Условия                                                 ± 20 um

Леки петна                                                                 20 ± 5 цт

Обхват на сканиране                                     45мм х 45мм                                           40 мм х 40 мм

Файлов формат                                                 * .gbr & * .dxf & * .lay

Електрическа енергия                                                                                                   AC220V / 1.5kW

захранване                                     AC 220 V / 2kW; AC380V / 5.5kW                             AC380V / 1.5kW

Размери

(L х W х Н) (mm)         1850 × 1640 × 1650             1780 × 1610 × 1650                   1780 × 1610 × 1650             1400 × 1300 × 1700

тегло                           2400 кг                 3600 килограма                         2500килограм                 1500 кг

Температура на околната среда                                       2 ° С ± 2 ° С

Влажност на околната среда                                   ≤60% относителна влажност, без конденз

Амплитуда на земята                                                     ≦ 5 pm

Налягане на земята                                                     1000kgf / m2
