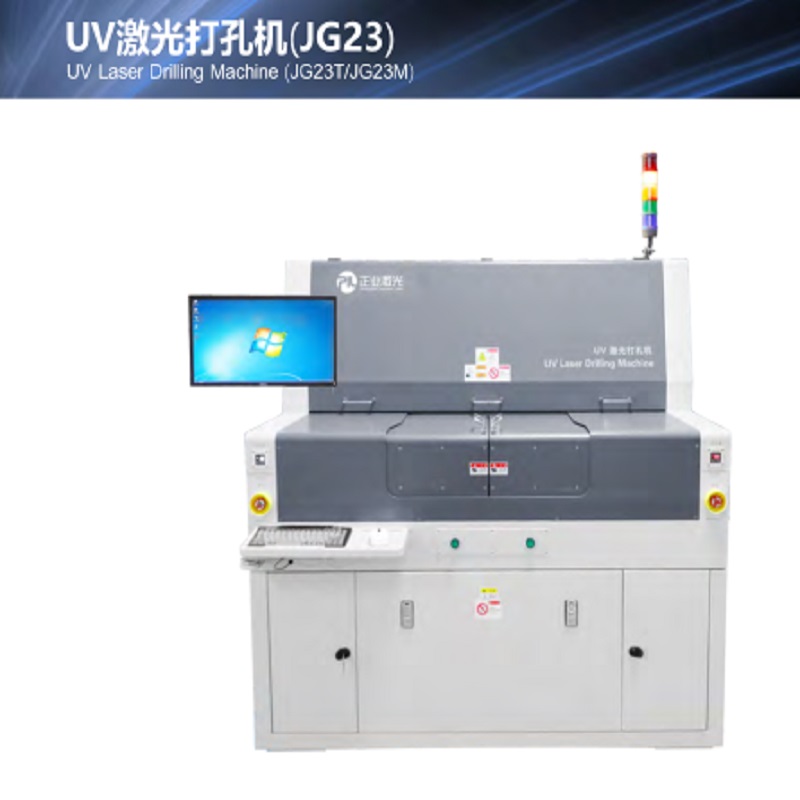

UV лазерна пробивна машина (JG23T / JG23M)

ИЗПОЛЗВАНЕ

Използва се главно в индустрията на платките, двустранно медно фолио за обработка на отвори сляпо отвор и обработка на меден прозорец с HDI плоча.

ХАРАКТЕРИСТИКИ

1.   Приемете усъвършенствана технология за летящо сондиране, за да подобрите ефективността и качеството на свредлото.

2.   Три нива на софтуерно управление за по-лесно поддържане и управление на машината.

3.   Силна функция за ежедневно записване, цялата работна процедура се запазва.

4.   Автоматично работи чрез RTR и PTP.

ТЕХНИЧЕСКИ ПАРАМЕТЪР

ВЕЩ                                                       Чрез обработка на дупки                       Обработка на слепи отвори

Точност на системната обработка                                                                 ± 20 um

  (Условия ZHENGYE)

Лазерна мощност                                                                                     11W @ 40kHz

Дължина на лазерната вълна                                                                                 355nm

Продължителност на импулса                                                 45ns ~ 60ns @ 40kHz                               90 ± 30ns @ 40kHz

Честотен диапазон                                                 0-150kHz                                           40-90kHz

Контрол на енергията                                                                         Мониторинг на енергията

обекти                                                                       (1)   Голям размер за обработка: 520 мм × 620 мм

                                                                                (2) Номер на масата: Единична греда, единична платформа

Размери (L х W х Н)                                                     1600мм х 1650 мм х 1940 mm

тегло                                                                                             2300 кг
