aisi h13 стомана на инструмента

aisi h13 стомана е 5% cr ultra-high legry legry стоманена сплав с по -високо съдържание на молибден и ванадий. Molybdenum осигурява отлична здравина и висока втвърдяване; Ванадий води до по -висока степен на дисперсия на твърдите ванадий карбиди, което води до по -висока устойчивост на износване.

H13 Инструментална стомана е вторична втвърдяваща стомана. Той има добра устойчивост на темпериране, добра устойчивост на термична умора и отлична устойчивост на напукване на топлина и поддържа висока твърдост и якост при повишени температури. Той е дълбоко втвърдяване и има много висока здравина, което позволява втвърдяване на големи участъци чрез охлаждане на въздуха.

hot работни инструменти, изработени от H13 материал, може да бъде безопасно водно охлаждане при гореща работа, която използва, къдетоe Прекъсването на термичен шок не е проблем. Неговата устойчивост на термична умора, ерозия и износване я прави матрицата на избора за отливки за алуминий и магнезиеви матрици, както и много други горещи работни приложения. Въпреки това, металът на H13 е обект на водородно премахване и може да бъде атрициран за допълнителна устойчивост на износване.

aisi h13 стоманени свойства

следните листове за данни обобщават стоманените свойства на H13 като химически състав, физически и mechanical свойства и др.

chemical състав

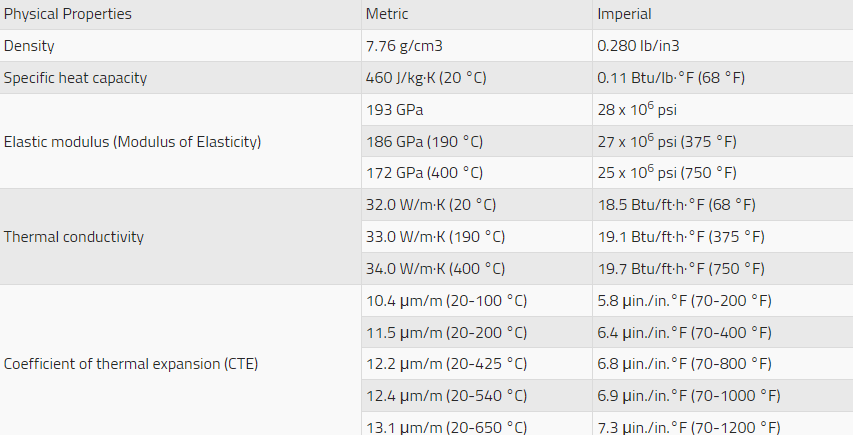

note: границата на манган е ≤ 1,0 % за H13 Resulfurized. Като плътност, специфичен топлинен капацитет и топлинни свойства, еластичният модул са дадени в таблицата по -долу.

mechanical свойства на стомана H13

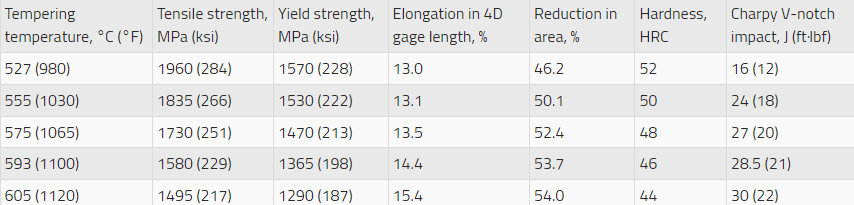

typical стаяtemperature надлъжни механични свойства на стоманените пръти на H13, притиснати към различна твърдост нива.

2 час при посочена температура.-

+oil се гаси от 1010 ° C (1850 ° F) и се удвои темперира до посочената твърдост.

-
