4.2.Топло третиране и аназотропни ефекти върху свойства на Крийп

Първо, обмислихме морфологичния ефект на зърното върху свойства на пълзене.В като-Построено състояние, както HX, така и HX-екземпляр, който е показал образуване на колумните зърна (фигура 5).Формирането на коляново зърно е естествено явление в добавъчните произведени материали.Това е доказано от много изследователи в различни сплави [28,29].Колумните зърна се дължат главно на епитаксиалния растеж на зърното, вследствие на слой.-от-пластове с бързо загряване и охлаждане по време на процеса на SLM [30].Добре известно е, че материалите, които имат колумнична морфология на зърното, показват по-добри свойства на пълзене [31].Въпреки че HX-а като-Построеният екземпляр има много пукнатини, които показват по-добри свойства на пълзене от ХХ пробата.The HX-Вертикалните свойства на дадено животно показват 1.46 пъти по-дълъг срок на пълзене от вертикалния образец HX в-Построено състояние (фигура 10а).Освен това е добавен итрий в HX-образец е образувал оксиди на Y и Si (фигура 4) и продължителен срок на пълзене в сравнение с образеца HX.Коефициенти на пълзене на хоризонталното като-сглобената проба е изобразена на фигура 10б.В хоризонталните образци, HX-екземплярът е показал по-нисък зловещ живот в сравнение с ХХ пробата.Това се дължи на наличието на пукнатини, перпендикулярни на оста на натоварване (фигура 1б).В резултат на това моделът HX havingпо-малко пукнатини (фигура 1а) показват по-дълъг срок на пълзене от HX-един екземпляр.Въпреки това, поради пукнатините и колеумните слоеве на зърното в-Построено състояние, анизотропични свойства преобладават както в HX, така и в HX.-един екземпляр.Обработката на разтвора промени микроструктурата на HX и HX-един екземпляр.След топлинната обработка на разтвора пробата HX показа равновесна морфология на зърното и ориентацията стана произволна (фигура 8а).От друга страна, HX-екземпляр поддържа колониална морфология (фигура 8б).Анализът на SEM на HX-а като-изградената проба на границата на зърното разкри образуването на карбиди на границата на зърното, което показва, че ефектът на определяне на границите на зърното поддържа морфологията на колумните зърна (фигура 7а).FE-Анализът на SEM е извършен на границата на зърното в HX-образец на ST за откриване на фази на границата.MC (Si, Y), Mo, W)6C и Cr23C6 карбиди, образувани на границата на зърното (фигура 7б).Границата на зърното, определена от карбиди, в крайна сметка поддържа колумните слоеве на зърното.Друга съществена разлика между HX и HX-a ST образци е образуването на M6C карбиди вътре в HX-зърна на екземпляр (фигура 9а).Yttrium повишава високата плътност на фини Мо-богати карбиди и по-голям оксид вътре в зърното (фигура 9а).Creep life along the vertical direction of the HX-a ST образец (29.6 h) е осем пъти по-добър от този на HX ST екземпляра, а удължението на креапруптурата е почти двойно на образеца HX ST (фигура 10c).The HX-морфологията на ST образеца е подобна на тази на директно втвърдената (DS) Ни-на основа суперсплави [29].Границите на зърното, нормални за оста на натоварване, обикновено са местата за откриване на пукнатини в конвенционално отливите свръхсплави.Затова колумните слоеве на зърното подобряват живота на влечугото.Така, HX-вертикалният образец на ST показва по-добри свойства на пълзене от вертикалния образец HX ST.От друга страна, изпитването на пълзене HX ST е довело до нисък срок на пълзене и проводимост поради уравновесената морфология на зърното в образеца HX ST.Има две допълнителни причини за подобряването на живота на пълзене в HX-вертикална проба ST.Първо, образуването на M6C карбиди в зърната в пробата HXa (фигура 9а) също влияе на подобряването на живота на пълзене в HX-вертикална проба ST.Второ, оксидите Y и Si са стабилни дори при по-високи температури;подобряват също и съпротивлението на пълзене, като възпрепятстват движението на изместването;Освен това, карбиди на границата на зърното контролират плъзване на границите на зърното, което води до по-ниската степен на пълзене в HX-образец (фигура 13).

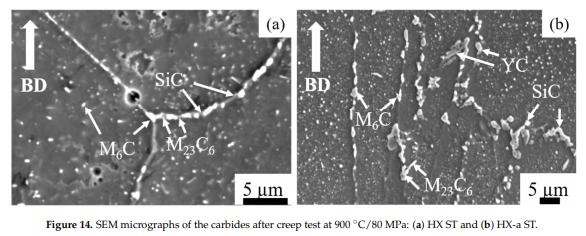

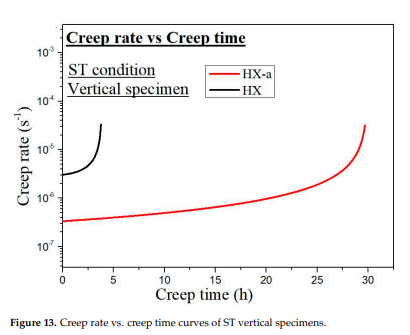

Освен това образуването на непрекъснати карбиди на границата на зърното (фигура 14а) води до ниска проводимост;Тъй като карбидите са чупливи фази, след като ядрата на крека се размножават бързо, като намаляват удължението (фигура 10в).Въпреки това, от сравнението между фигура 6г и фигура 14б, дискретният карбид се е увеличил по време на изпитването на пълзене в HX-ST и подобрена якост на пълзене, тъй като тези карбиди (фигура 14б) устояват на плъзване на границите на зърното и произтичащото от това образуване на пукнатини.Проведено е също и изпитване на якост върху хоризонтална топлина на разтвора-третирани екземпляри.В ХХ-образец (фигура 1б), тези пукнатини се подреждат перпендикулярно на оста на натоварването и концентрацията на натоварване на върха на пукнатината се увеличава.Лесната цепнатина води до ниски свойства на пълзене.Хоризонталният образец на HX показва по-добър живот на пълзене от HX-хоризонтална проба (фигура 10г), тъй като първата е имала по-малко пукнатини (фигура 1а).
