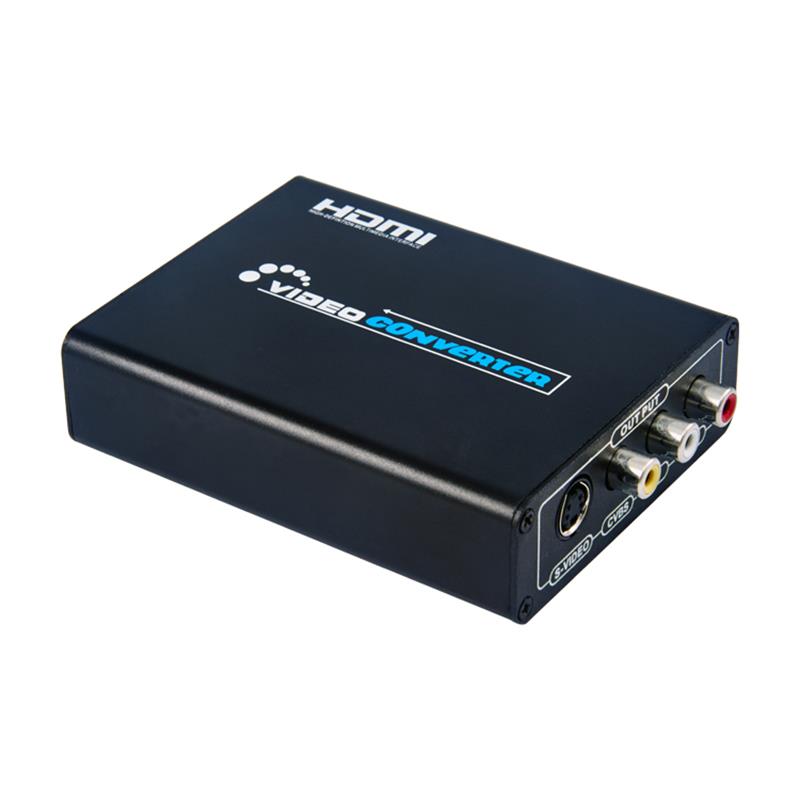

1.0 ВЪВЕЖДАНЕ

HDMI към CVBS или S-видео преобразувател, който ще преобразува HDMI видео сигнал или аудио сигнал в AV (CVBS) композитен видео сигнал и FL (FR) стерео аудио сигнали, както и S-видео сигнали.докато поддържа сигналите от системата DVI.Помогнете на потребителите да преобразуват високото качество на HDMI видео сигнала в нормален CVBS сигнал (стандартно определение 480i, 576i,) или с-видео сигнал.Така че това може да се играе по телевизията, VHS VCR, DVD записващи устройства и т.н. Поддръжка на NTSC и PAL два телевизионни формат.

УСТРОЙСТВА 2.0

1.Хардуерно преобразуване, приставка и игра без програмен драйвер

Второ.Съвместими HDMI1.3

Три.Подкрепа NTSC и PAL два стандартни телевизионни формати

4.Един HDMI вход, един AV изход, един стерео изход

  Входи: HDMI x 1

  Изходи: CVBS x 1; L / R x 1 S-video x 1

Пет.Вход на HDMI: 480P, 576P, 720P, 1080I, 1080P@ 60Hz

Шести.съвместими с DVI mode 800& compolity 3535120;600,1024x768,1280& complity with DVI mode 800&compalize, 1280&;1024 652922; 1920&è120;1080/@60hz

Седем.Поддържане на HDCP протокола, поддръжка на HDMI 1.3

Осем.Изход на CVBS: 480I, 576I

Девет.Аудио изход: L/R канали

10.S-видео Output: байпас

11.Размери заделен 65306; 110mm(W)x84mm(D)x 28mm(H)

3.0 ДОСТЪП ЗА ОПАКОВКА:

При първото разопаковане на разширителя проверете дали следните елементи са включени:

1.HDMI to CVBS/S-Video CONVERTER---------1 PCS

2.Потребителско ръководство---------------------------------------------------------------------------

3.Захранването-----------------------------------------------------------------------------

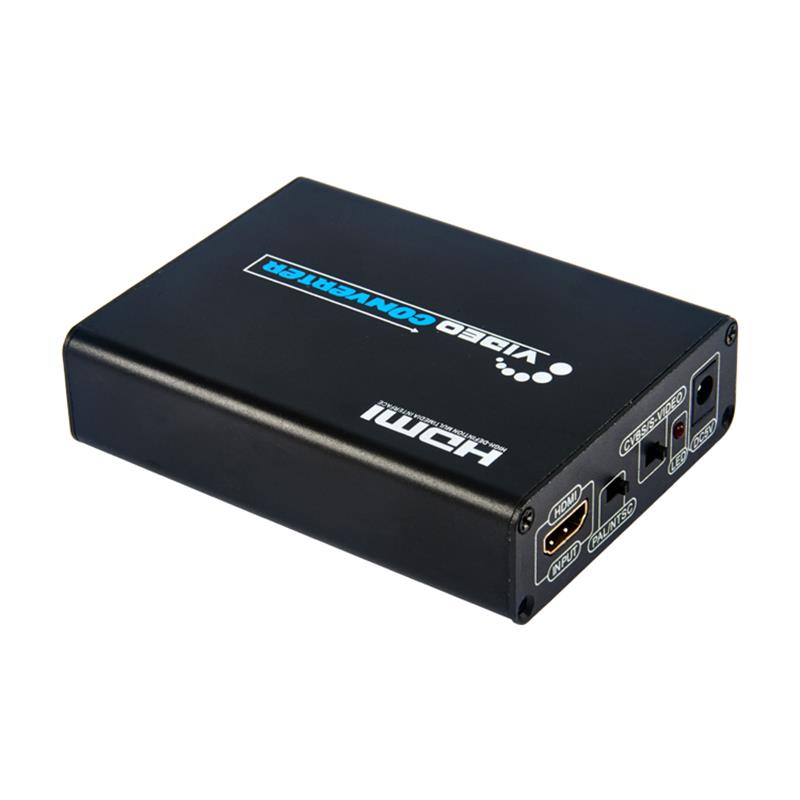

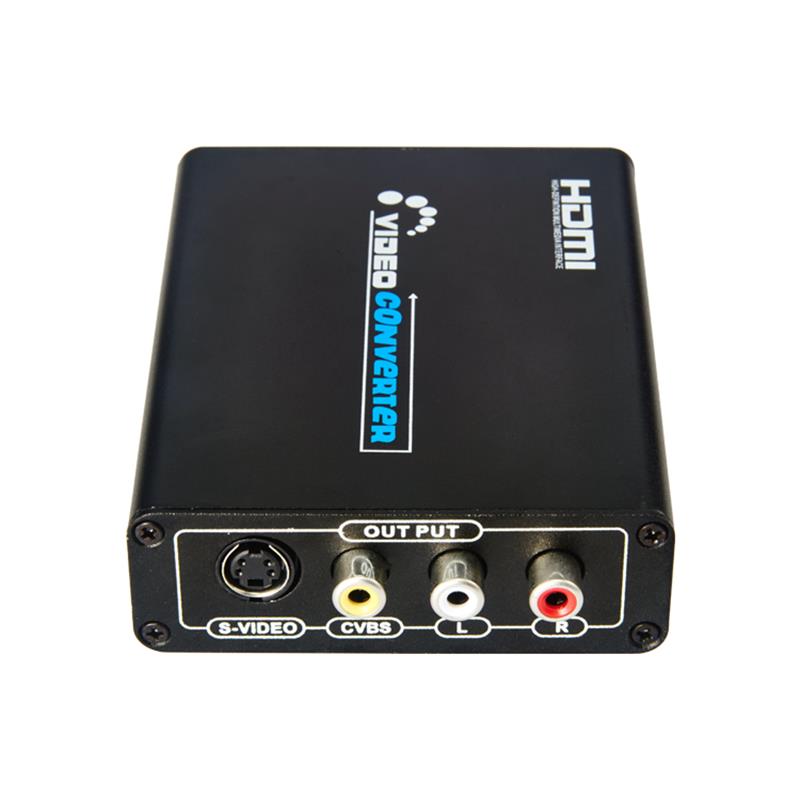

ОПИСАНИЯ ЗА ПАНЕЛ

HDMI Input...

PAL / NTSC-------PAL и NTSC стандартен превключвател на формат

А/В С-Видео-----------------------------------------------------------------------------

"Властен светофар..."

DC 5V------------------------------------------------------------------------------------

С-Видео експорт-----------------------------------------------------------------------------

А/В Оutput------------------------------------------------------------------   CVBS интерфейс (NTSC/ PAL е наличен)

5.0 ОБЛАСТИ ЗА ПРИЛОЖЕНИЕ

A. Цивилна промишленост: сет-топ кутии, XBOX360, PS3, висококачествени играчи.

B. Индустриален сектор: високомерна камера, видеокамера, с това обикновено устройство за показване, вместо големи монитори за HDMI телевизионни монитори, ще намали разходите и пространството.

6.0 Connect И ОПЕРАТ

6.01 Свързване на HDMI кабел между HDMI сигналния източник и HDMI INPUT   на конвертора.

6.02 Свързване на A/V кабела между конвертора и монитора A/V.

6.03 Свързване на S-видео кабела между конвертора и S-видео монитора.

6.04 Свързване на адаптора между конвертора и изхода.Отвори вратата.   захранване на HDMI сигналния източник и дисплея.Избор   Съответни входни портове, след това работи.

7.0 ПРОВЕРКА:

Няма изходен сигнал

А.     Ако светодиодният енергиен индикатор не е светъл, проверете дали входният достъп до електрическата мрежа (AC110% 220V).Ако външният захранващ светодиод не свети, проверете дали електронният обмен е включен.Или външна мощност

    лошо снабдяване

Б.     светодиодна светлина, проверете дали изходното устройство на HDMI е настроено на HDMI Out, HDMI кабел за повреда, AV мониторни устройства, дори нарязани на канала на AV (CVBS)

Без цвят

А.     Проверете дали кабела е повреден или не.

Б.     NTSC-PAL формати без съответен NTSC или PAL TV

МОНТАЛИРАНЕ И ПРЕДПАЗНИ МЕРКИ

За да се избегне токов удар, повреда на продукта и за да се защити безопасността ви, моля забележете следното:

1.       Моля бавно да включите или изключите сигналните кабели и не често да включвате, изключите или разклатете.

Второ.       Оборудването не трябва да се поставя под слънцето, под дъжд и влажна или без вентилация среда.

Три.       На оборудването не трябва да се поставят течни предмети.

4.       Не инсталирайте оборудването близо до топлинни източници като огън, мощност или други усилватели, които произвеждат топлина.

Пет.       Не поставяйте метала или други предмети в оборудването освен кабелите към пристанищата.

Шести.       Не разрушавайте оборудването сами; то трябва да бъде поддържано от професионалисти.
