1.0 Въвеждане

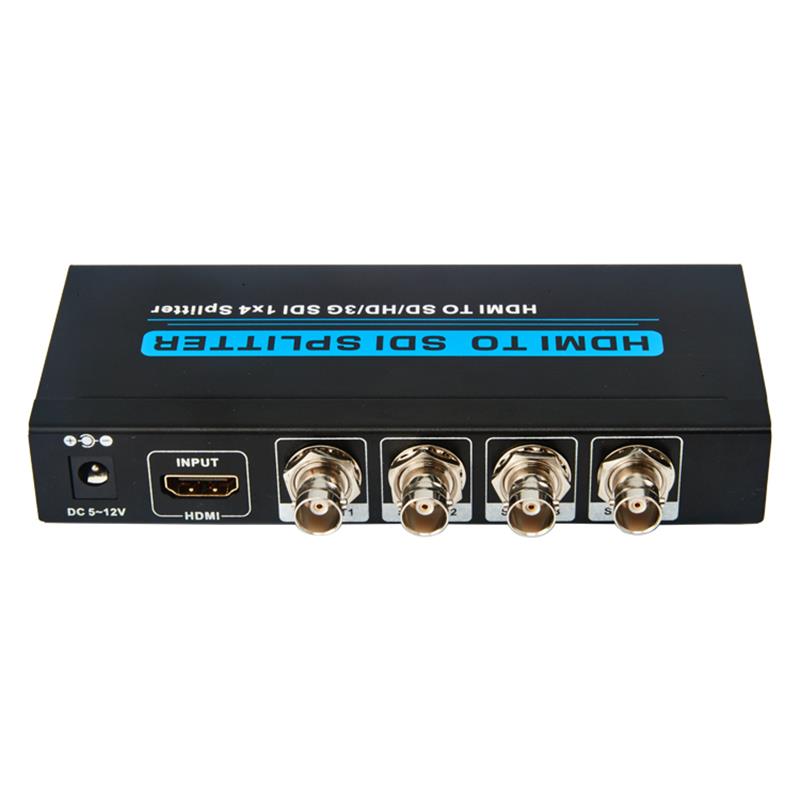

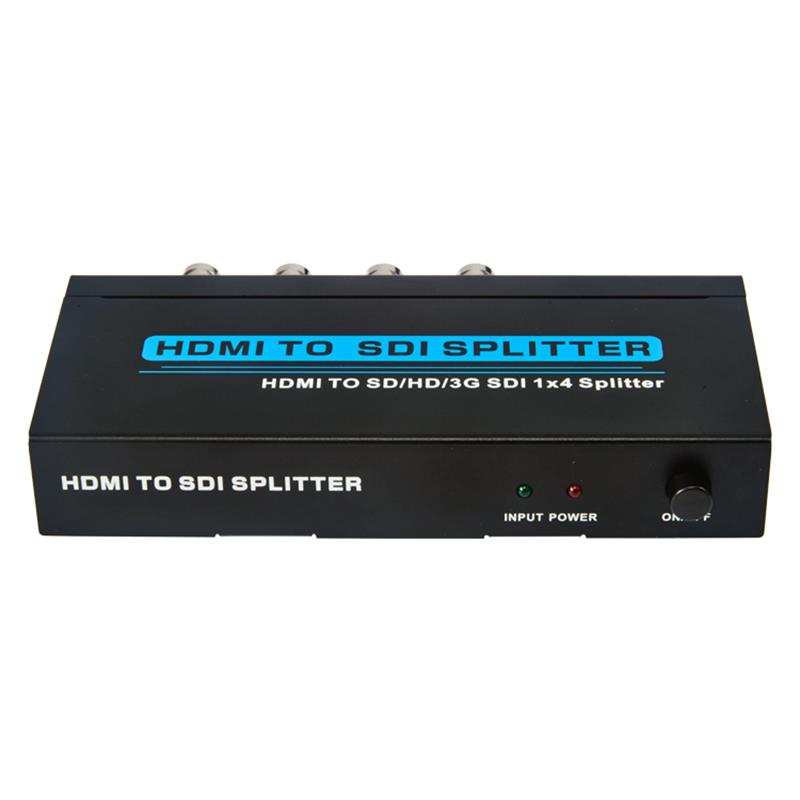

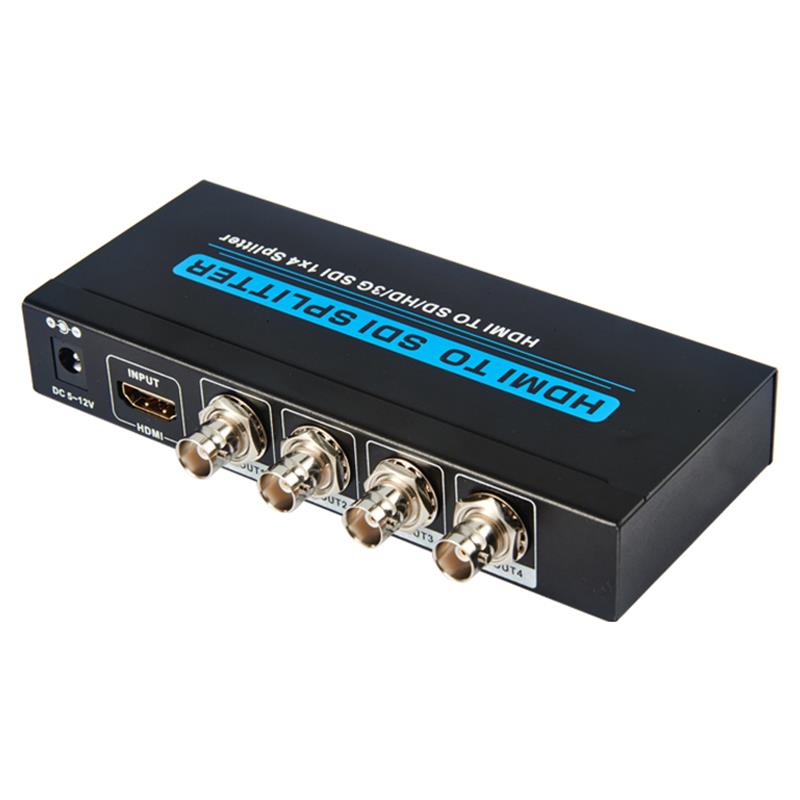

HDMI TO SDI 1 Subbine 2154 Разпределение на SDI позволява на 1 HDMI видео източник на 4 SDI/HD-SDI/3G-SDI дисплеи едновременно.Този продукт е вграден в автоматична идентификация и е съвместим с SD-SDI, HD-SDI, 3G-SDI във всички формати на SDI сигнал.Това е поддържащата 2.97Gbps честотна лента и поддържа безвъзвратно предаване на големи разстояния.

2.0 Характеристики

1.         1 HDMI   Вход   сигнал   Разделяне   до 4   SDI   мивката   устройствата.

Второ.         Поддържа HDMI1.3,HDCP1.1/1.2

Три.         Поддържа 8bit c289; 12bit c28289; 24bit c2122899;32bit c22828289; 36bit deep color.

4.         Поддържа времето за въвеждане на HDMI: 480i/59.94, 576i, 720p/50/59.94/60, 1080i/50/59.94/60, 1080p/23.98/24/25/29.97/30/50/59.94/60.

Пет.         Поддържа SD-SDI(270Mb/s), HD-SDI(1.485Gb/s), 3G-SDI(2.97Gb/s) видео формат.

Шести.         Конвертира HDMI сигнал в SDI:   480i/576i до SD-SDI (SMPTE 259M-C, при битови скорости 270 Mbit/s)   720p/1080i до HD-SDI (SMPTE 292M, при битови стойности от 1.485 Gbit/s или   1.485/1.001 Gbit/s)   1080p до 3G-SDI (SMPTE 4244M/425M-AB, при битови стойности от 2.970 Gbit/s и   2.970/1.001 Gbit/s)

Седем.         Вградено равновесие на кабелите, възстановяване на часовника и задвижване.

Осем.         Поддържа резолюции до 1920&2535;120;1080/60Hz.

Девет.         Поддържа входящи и изходящи разстояния до 300м за SD сигнали, 200м за HD сигнали и 100m за 3G сигнали.

Десет.   Поддържа входа на 5-12V.

Пакет 3.0

Преди да се опитате да използвате тази единица, моля проверете опаковката и се уверете, че следните елементи се съдържат в картонената опаковка:

(1)HDMI to 1x4 SDI Splitter ------------------------------------------------------------------

(2)5V1A DC Power Supply адаптер -------------------------------------------------------------

(3)Операция "Наръчник"-------------------------------------------------------------------------

4.0 Спецификации

HDMI Версия-----------------------------------------------------------------------------------------

HDCP Версия------------------------------------------------------------------------------------------

Разделяне на входния пункт...

Splitter Output Ports----------------------------------------------------------------------

SDI Transposition Rates--------------2.970 Gbit/s и 2.970/1.001 Gbit/s

В/Изходна резолюция---480i, 576i, 720p/50/59.94,60, 1080i/50/59.94/60

Power Supply-------------------------------------------------------------------------------------

ESD Protection Human Body Модел-----------------------------------------------------------------

    общо 1777; 4kV (контактен разряд)

Размери (mm)------------------------------------------- 150 (L) X 65(W) X 25 (H)

Тегло----------------------------------------------------------------------------------------------

Операционна температура--------------------------------------0 Compolit176C% 40 Obsides 176C / 32

Складова температура------------------------------------------------------------20 CONCO176C% 60 CONDOF

Относителна влажност...

Power Consumption (Max)------------------------------------------------------------------------------
