PCB 2D код автоматична машина за лазерно маркиране

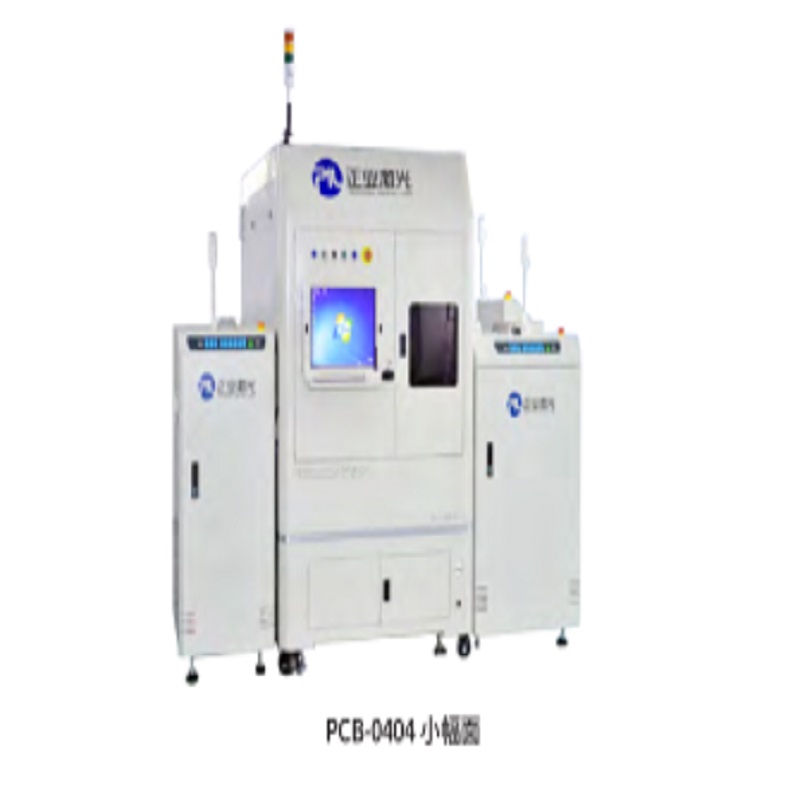

PCB-0404       Малък панел

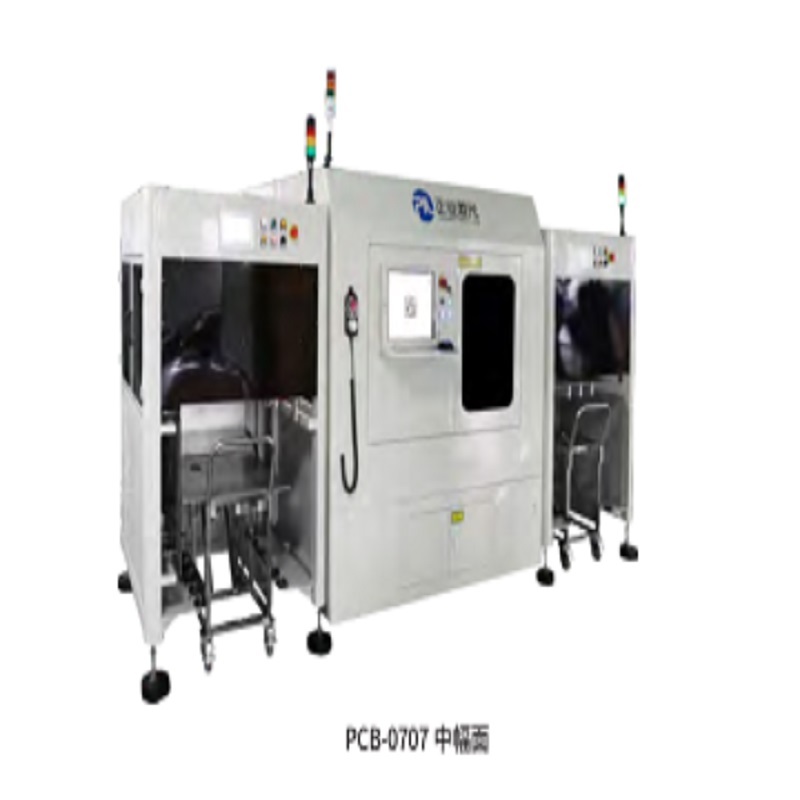

PCB-0707       Среден панел

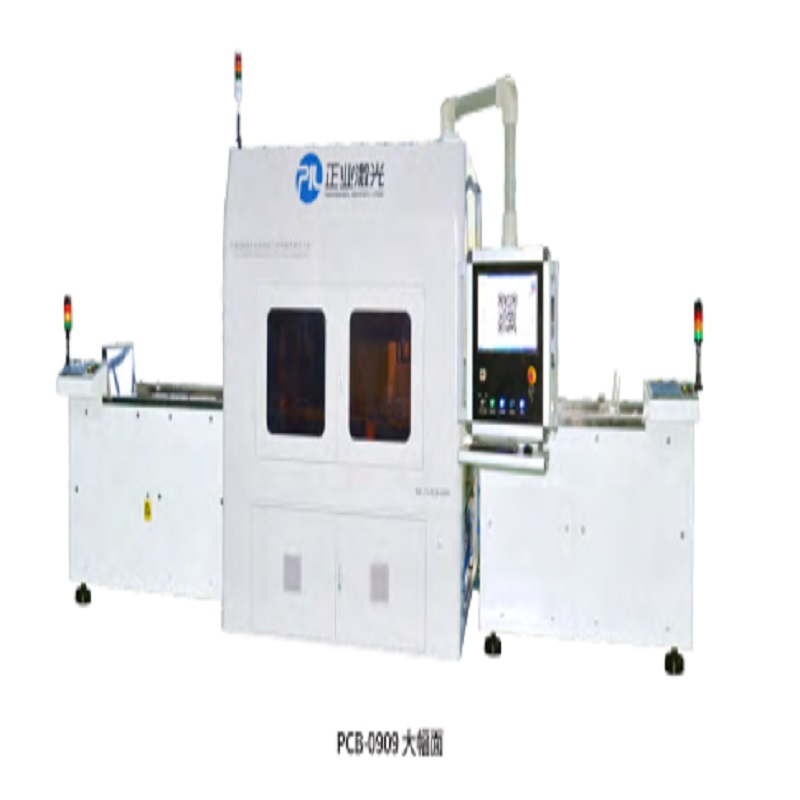

PCB-0909       Голям панел

ИЗПОЛЗВАНЕ

PCB 2D код автоматична машина за лазерно маркиране може да се прилага в PCB, FPC, SMT и др. Индустрии. Прилага се главно за автоматично маркиране на 2D код върху повърхността на печатни платки (различни варианти на модела на машината в зависимост от размера на печатни платки), предлага се за маркиране върху бяло масло, зелено масло, черно масло и други мастила и повърхност от мед / неръждаема стомана / алуминиева сплав. Той може автоматично да създаде 2D код, който включва толкова много информация, като закупуване на суровини, производствен процес, партида, производител, дата на производство, име на клиента и др. За идентификация на продукта и проследяване.

ХАРАКТЕРИСТИКИ

Сериен номер             PCB-0404                   PCB-0707                   PCB-0909

Малък панел                   Среден панел                 Голям панел

            1         Внесен CO2 лазер, влакно лазер, зелен лазер, UV лазер, стабилна работа.

2         Внесено огледало с висока скорост на главата, висока точност на обработка и скорост на маркиране, стабилна работа.

3         Лесен за използване софтуерен интерфейс, лесен за подлагане.

4         Автоматично получаване на работната поръчка, номер на партидата на продукта, кодиране на името на материала, спецификации и друга информация и автоматично маркиране.

5         Автоматично четене и записване на 2D кодови данни, запис и аларма, ако не са налични.

6         Автоматичните машини за товарене / разтоварване могат да бъдат персонализирани.

7       Безвредни за околната среда, по-малко консумативи, по-малко замърсяване, безплатна поддръжка в сравнение с обикновения начин за печатен печат.

ТЕХНИЧЕСКИ ПАРАМЕТЪР

Вещ                                                 Малък панел                               Среден панел                               Голям панел

Модел                                                 0404                                       0707                                       0909

Тип лазер                                               UV лазери, зелен лазер, влакно лазер, CO2 лазер по избор

Маркиращ обхват                                                       100 мм × 100 мм (стандартен обектив)

Маркираща скорост                                                       Скоростта на линията може да достигне 7000mm / s

Точност на маркиране                                                   ± 0,1 мм

приложим   Размер на печатни платки       Размерът е по-малък от 400 × 400 мм;       Размерът е по-малък от 550 × 650 мм;                 Размерът е по-малък от

                                        дебелина 0.6мм-5мм                   дебелина 0,1мм-3,5мм             800 mm х 800 mm;

                                        (може да се персонализира)                       (може да се персонализира)                       дебелина 0,1мм-3,5мм

                                                                                                                                            (може да се персонализира)

Приложение                     PCB бяло мастило, зелено мастило, синьо мастило. черно мастило и други мастила; мед; неръждаема стомана; алуминиева сплав

                                      (в зависимост от типа лазер)

1D код                             Code 39, Code 25, Code 93, Code 128, EAN-13, EAN-8, ISBN и др.

Тип 2D код                     Datamatrix, QR Code, micro OR Code, PDF417, Code 49, Code 16K и т.н.

Размер на 2D код                       Минимален 2D размер на кода 1,5 мм × 1,5 мм (зависи от типа лазер)

Видове символи                   Поддържа TrueType шрифтове, единичен шрифт (JSF), SHX шрифт, растерни шрифтове (DMF)

Минимален знак               0,1 mm ~ 0. 4 мм (в зависимост от типа лазер)

Файлов формат                           DXF, Excel, TXT файлов формат

Автоматично позициониране           Поддържа автоматична снимка, 2, 3, 4 точки начин на локализиране

Автоматичен код за четене           Прочетете 2D код автоматично и запазете данни, алармирайте, ако не можете да четете

Интелигентно производство           Може да бъде свързан към ERP / MES система, автоматичен достъп до номера на поръчката, партида на продукта

                                            номер, материален код, стокова информация и т.н. и код автоматично

Други автоматични                   Автоматичните машини за товарене / разтоварване могат да бъдат персонализирани
