1.0 Въвеждане

С помощта на SDI към HDMI конвертора SD-SDI, HD-SDI и 3G-SDI сигналите могат да бъдат показвани на мониторите на HDMI/SDI, като същевременно се гарантират високи скорости на бита на 2.970 Gbit/s, за да се осигури бързо предаване на сигнали без загуба.За професионалисти това означава, че сега е по-лесно да разпространиш и удължиш своя 3G SDI сигнал, като ти дава възможност да показваш работата си върху HDMI монитори благодарение на вградения в HDMI конвертор.Освен това, благодарение на прожекционния 3G-SDI дизайн, потребителите могат да се наслаждават едновременно на дисплеите на SDI и HDMI.

2.0 Характеристики

1) Операция при 2.970Gbit/s, 2.970/1.001Gbit/s, 1.485Gbit/s, 1.485/1.001Gbit/s   и 270Mbits/s.

2)Поддържа SMPTE 425M (ниво А и ниво Б), SMPTE 4244M, SMPTE 292M, SMPTE 259M-C.

3)Изравняване и повторно отместване на изходящия цикъл в рамките на задлъжнял цикъл в   максимум 8 канал, 48 kHz аудио.

4)Автоматично откриване на видео режим (3G/SD/HD)

5)Преобразуване от SMPTE 425M ниво B към ниво A 1080p 50/59.94/ 60 4:2:2 10-бит.

6)Свържете се с други единици, за да удължите сигнала си на дълги разстояния.

7)Едновременно показване със сигнали от SDI и HDMI

8)Поддържа разстояния за предаване на сигнали от до 300M за сигнали от SDI,   200M за HD сигнали и 100M за 3G сигнали

3.0 Опаковъчни принадлежности:

Преди да се опитате да използвате тази единица, моля проверете опаковката и се уверете, че следните елементи се съдържат в картонената опаковка:

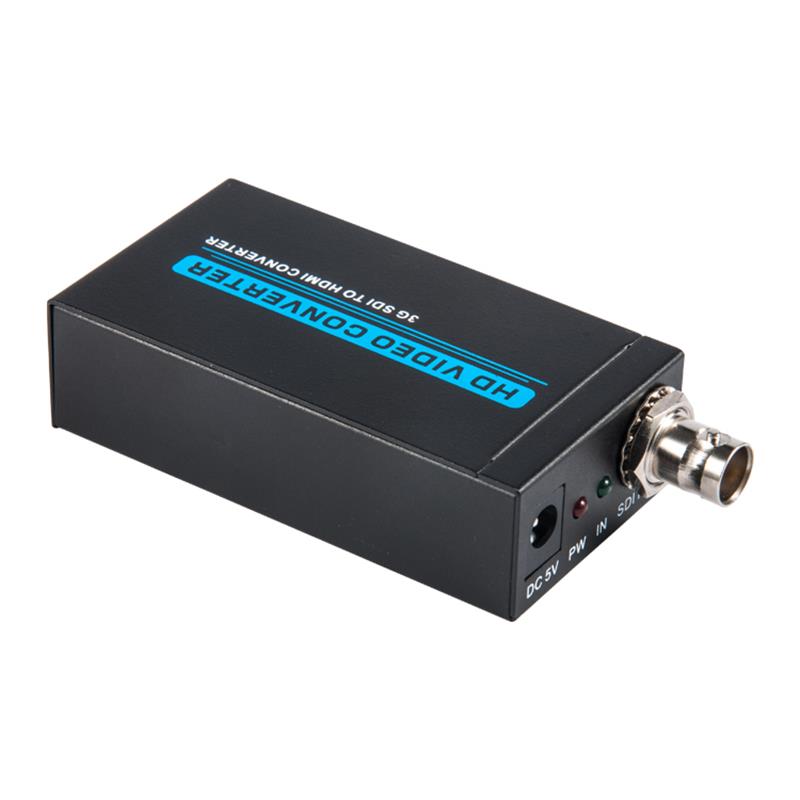

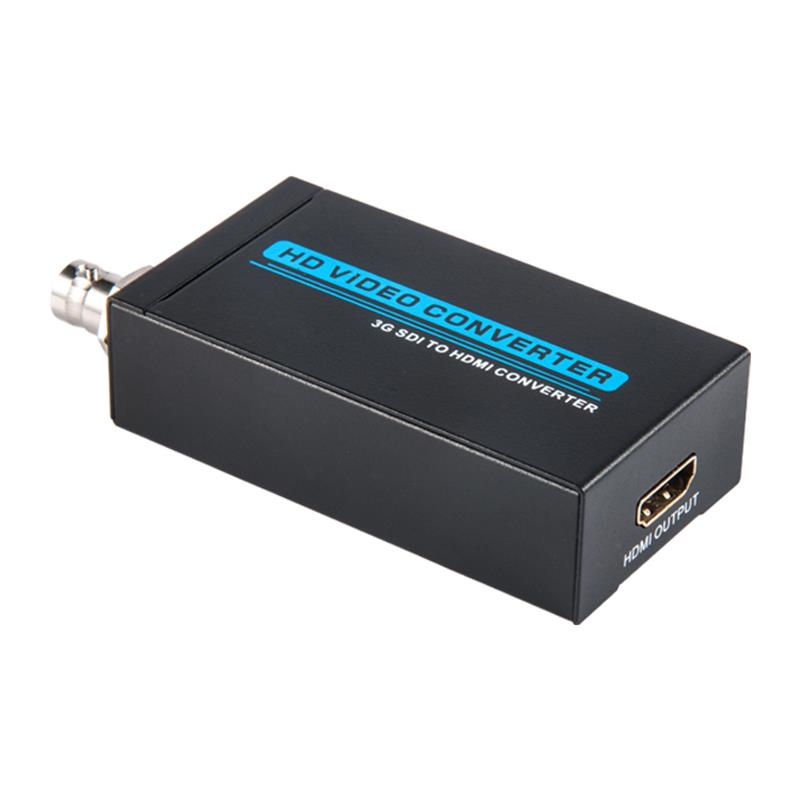

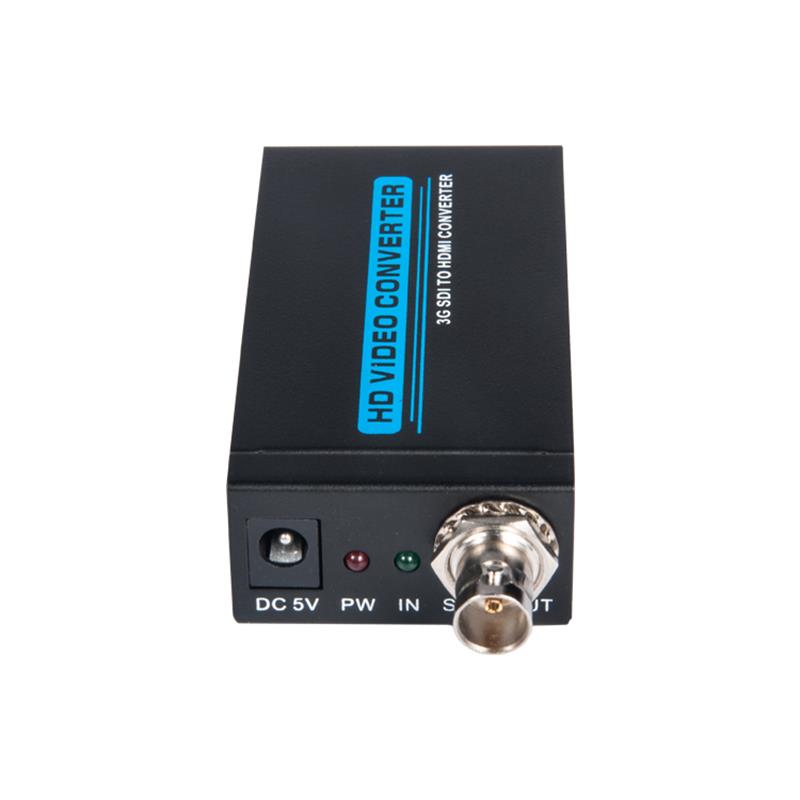

(1)SDI ЗА HDMI CONVERTER---------------------------------------------------------------

(2)5V DC Power Adaptor---------------------------------------------------------------------

(3)Потребителски наръчник----------------------------------------------------------------------------

4.0 Спецификации

Входящо пристанище   ----------------------------------------------------------------------------------------------

Изход от Порт------------------------------------------------------------------------------------------

SDI Transposition Raties-------------------2.970 Gbit/s и 2.970/1.001 Gbit/s

В/Изходна резолюция----480i, 576i, 720p/50/59.94,60,1080i/50/94.60

1080п/23.97/24/25/29.97/30/50/59.94/60

Power Supply---...

ESD Protection Human боди model----------------------------"Calit177;8kV (въздушно-акумулиране)   Отдел 1777; 4kV (контактен разряд)

Измерение----------------------------------------------------------------------------------------

Тегло----------------------------------------------------------------------------------------------

Операционна температура-----------------------------------------------------------------------------------0 CONCOP176C% 40 CONC -

Складова температура---------------------------------------------------------------------202276C- 60 задимен--------...

елативната влажност-------------------------------------------------------------------------------------

Power Consumption (Max)-------------------------------------------------------------------------------
