1.0 Въвеждане

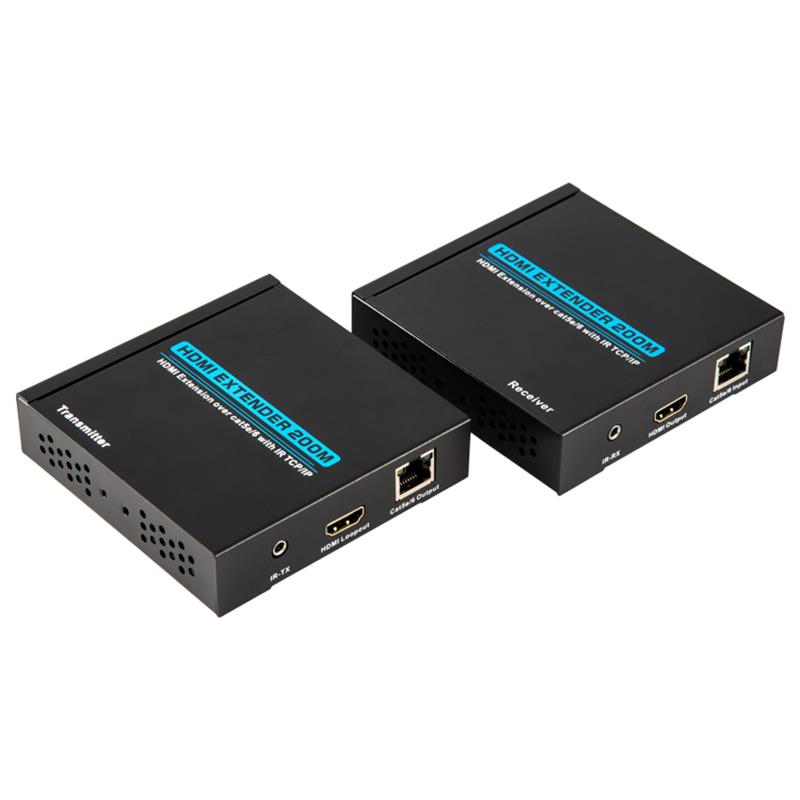

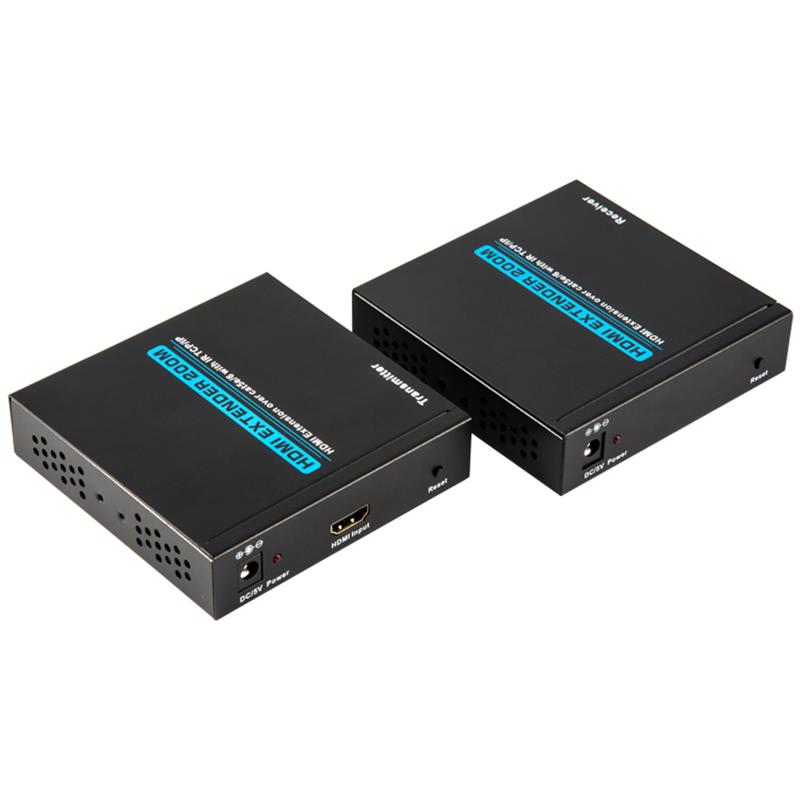

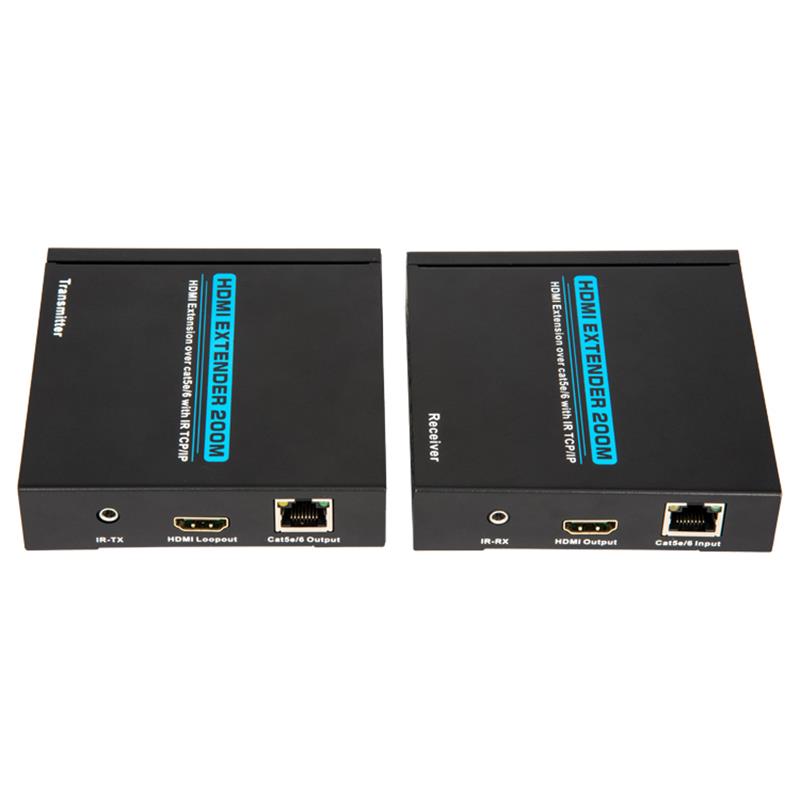

Разширяването на HDMI над един CAT5e/6 е инструмент за разширяване на вашия HDMI сигнал на дълги разстояния към съвместим екран.Вместо да използвате скъпи HDMI кабели, вашите съществуващи CAT 5e/6 кабели/гнезда могат да бъдат използвани за изпълнение на напреднали функции като прехвърляне на Deep Color (12 битови/цветни) видео и цифров аудио, с честотна лента до 225MHz.HDMI предавател и приемник, над един CAT 5e/6 екстензатор е вашият значителен разширител на HDMI.Разширяването на HDMI също така поддържа IR трансмисия, така че можете да контролирате източника, който е 200 метра отвън, използвайки HDMI Разширителя.

2.0 Характеристики

1.       DC 5V електрозахранване;

Второ.       HDMI 1.3, HDCP 1.1 и DVI 1.1 отговарят на изискванията;

Три.       Поддържане на Deep Color до 12-те бита/color;

4.       Подкрепа 20KHz IR трансмисия;

Пет.       Поддръжка на лупата HDMI;

Шести.       Използва един CAT5e/6 кабел за предаване на данни/DDC;

Седем.       Изравнява и възстановява входящите TMDS данни преди да ги предава в оптимално качество, независимо от входящото качество на сигнала;

Осем.       Кабелното изпитване показа, че с 1080p резолюция входният източник на HDMI може да бъде 10-метра разстояние;

Девет.       При предаване на сигнал в 1080p резолюция работното разстояние на CAT6 е 200 метра(макс).

3.0 Допълнения за опаковки

При първото разопаковане на разширителя проверете дали следните елементи са включени:

HDMI разширен предавател -----------------------------------------------------------------------------

HDMI разширен Приемник ------------------------------------------------------------------------------

IR Transferer -------------------------------------------------------------------------------------

IR Reviper --------------------------------------------------------------------------------------

5V DC Power Supply адаптор ------------------------------------------------------------------------

Операция "Наръчник"...
