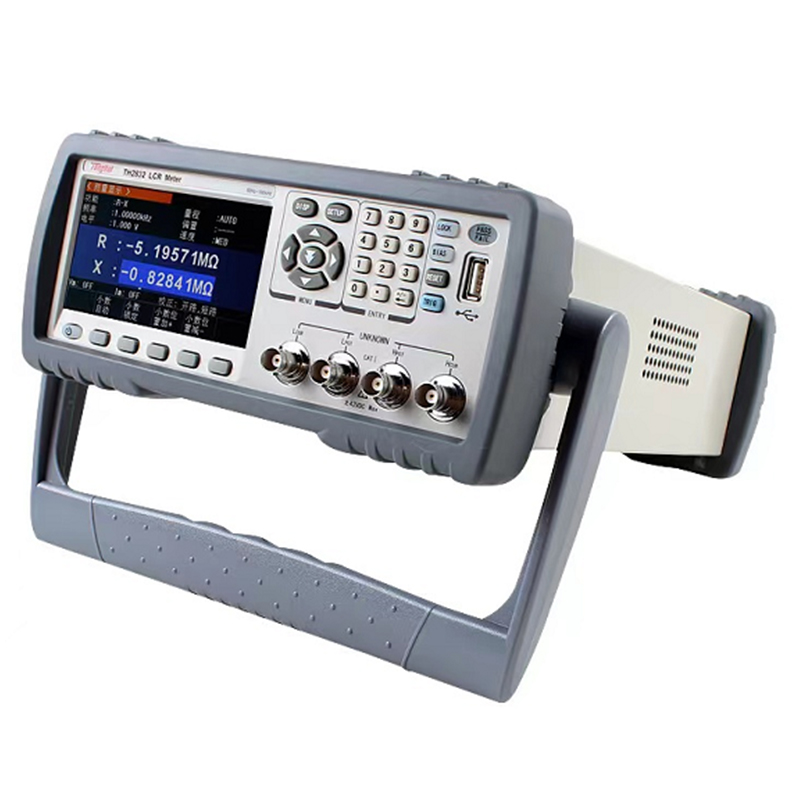

brief Въведение на цифров мост:

  digital мост, известен също като lcr тестер, lcr мост, lcr метър, lcr метър и т.н., е Използва се за откриване на пасивни компоненти: кондензатори, индуктори, магнитни ядра, резистори, пиезоелектрични устройства, трансформатори, чипсети; Устройства за балансиране: Оценка на параметрите на импеданса на общи-mode филтри, балансиращи кондензатори, интегрирани разделители на напрежението на съпротивление и мрежови компоненти; Други компоненти: Оценка на импеданса на печатни платки, релета, превключватели, кабели, батерии и др. Цифровият мост е често използван инструмент за измерване на електронни инженери, който се използва широко при входяща проверка на материали, производство на печатни платки, анализ на повреда и т.н.

 Цифровият мост може да осигури стабилен 6-bit резолюция на теста, 10Hz-300kHz честотен диапазон, 0.01V-2.0V Програмируемо ниво на сигнал, до 30 пъти/sec измерване Скорост, фино обхват на 9 ниво, постоянна устойчивост на източници на 30Ω или 100Ω и гъвкав режим на работа на човека, може да отговаря на осигуряването на качеството на производствената линия, получаване на проверка и лаборатория.

working принцип на цифровия мост:

най -ранното измерване на импеданса на цифровия мост е методът на моста. С развитието на съвременните аналогови и цифрови технологии, съвременното измерване на импеданса използва най -вече автоматичния балансиран мостов метод, който не само може да измерва импеданса, но и директно да показва параметрите на стойността на l-q, c-d, r-d и Z-q индуктори и кондензатори.

parameters на цифров мост:

1. Честота на теста: 501Z-100kHz, скорост на разделяне: 10 честотни точки

2. Основна точност: 0,1%

3 Скорост на изпитване: най -бързите 19Ns, поддържайте ниска честотна висока скорост: TX4+3ms

4.10 Сортиране на клас, предния панел LED продукт

5.100 Набори от файлове за настройка на инструмента LCRZ

6. Мек превключвател на захранването

7. Поддръжка 110V/220y Захранващо напрежение

8.10 Списък на списъка с точки, поддържа много-frequency тест сортиране

9. Изходът на Ultra-low Signal Source е извън подравняването (<100pv), който отговаря на изискването за голям обшит за общ режим,

10. Изисквания за тест за индуктивност

11. Способност за защита на въздействието

12. Бутон за заключване в състояние на захранване

13. Определете празното приспособление

14. Функция за запис на данни

15. По -пълна функция за заснемане на екрана, функция на интерфейса, последователност на времето, забавяне на задействане и т.н.18. Незадължителен оперативен интерфейс на китайски и английски

Използването на цифров мост:

digital мостов тест Индуктивност и капацитет, етапите на измерване са както следва:

   1. Задайте тестовата честота

 2. Тествайте нивото на напрежението или тока

3. Изберете тестови параметри, като Z, Q, LS, LP, CS, CP, D и др. . Изберете тестовото приспособление6. Компенсация на фиксацията

7. Поставете DUT върху приспособлението, за да започнете теста.

note: Поради непрекъснатото надграждане на продукта, The Снимката е само за справка, моля, пишете, за да се консултирате с детайлите!
