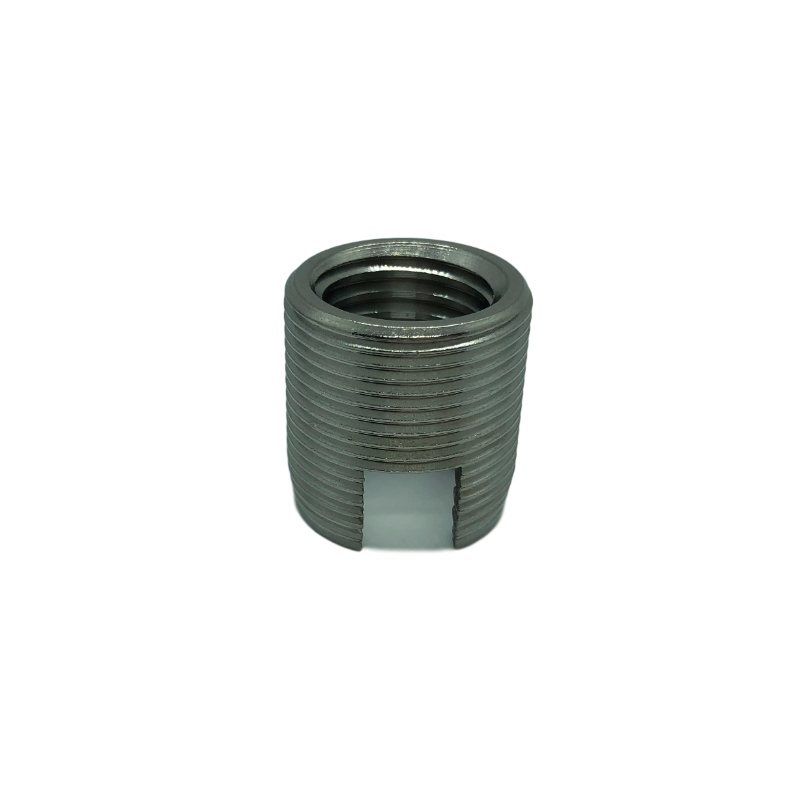

302 прореза за самонарязване с прорез   без бури 500K запас

самонарязваща се вложка е   водещ   конци   вложка   чисто   да се   гарантира,   че   на   вложка   е   комплект   направо   и   осигурява   на   максимален   измъквам   резистентност.   наш   само- почукване   вложки   сте   лесно   инсталирана   в   мек   метали   и   пластмаси.   тези   вложки   мога   бъда   произведен   в   а   път   да се   настанят   автоматизирана   инсталация   и   самосвал   емисии.

302 техническа спецификация за самонарязваща се резба, както е посочено по-долу:

Вътрешна нишка       Дължина (мм)       Външна нишка     Референтен диаметър на отвора (mm)       MinimumHoleDepth (mm)

                                                                                        Пластмасов   алуминиева сплав Чугун

M2.5 * 0.45                     6                         M4.5 * 0.5             4.0-4.1       4.1-4.2           4.2-4.3                     8

М3 * 0.5                           6                           M5 * 0.5               4.54.6       4.6-4.7           4.7-4.8                     8

M3.5 * 0.6                       8                           M6 * 0.75             5.3-5.4       5.5-5.6           5.6-5.7                     10

M4 * 0.7                           8                           M6.5 * 0.75         5.8-5.9       6.0-6.1         6.1-6.2                     10

M5 * 0.8                         10                         M8 * 1.0               7,1-7,2         7.3-7.5         7.5-7.6                     13

M6 * 1.0                         12                         M9 * 1.0               8.1-8.2       8,3-8,5         8.5-8.6                     15

M6 * 1.0                         14                         M10 * 1.5             9.0-9.2       9.2-9.3         9.3-9.4                     17

M8 * 1.25                       15                         M12 * 1.5             10.06-10.08     11-11.2       11.02-11.04                 18

M10 * 1.5                       18                         M14 * 1.5             12.06-12.08       13.0-13.3     13.2-13.4               22

M12 * 1,75                     22                         M16 * 1.5             14.6-14.8       15.0-15.3     15.2-15.4               26

M14 * 2.0                       24                         M18 * 1.5             16.6-16.8       17.0-17.3     17.2-17.5             28

M16 * 2.0                       22                         M20 * 1.5               18.6-18.8       19.0-19.3     19.2-19.5             27

M18 * 2.5                       24                         M22 * 1.5               20.6-20.8       21.0-21.3     21.2-21.5           29

M20 * 2.5                       27                         M26 * 1.5               24.6-24.8         25.0-25.3     25.2-25.5           32

M22 * 2.5                       30                         M26 * 1.5               24.6-24.8         25.0-25.3     25.2-25.5           36

M24 * 3.0                       30                         M30 * 1.5               28.6-28.8         29.0-29.3     29.2-29.5           36

307 техническа спецификация за самонарязваща нишка:

Вътрешна нишка       Дължина (мм)       Външна нишка     Референтен диаметър на отвора (mm)                   MinimumHoleDepth (mm)

                                                                                        алуминиева сплав         Излято желязо

М3 * 0.5               4                         M5 * 0.6               4.6-4.7             4.7-4.8                   6

M4 * 0.7               6                         M6.5 * 0.8           6.0-6.1             6.1-6.2                   8

M5 * 0.8               7                         M8 * 1.0               7.4-7.5             7.6-7.7                   9

M6 * 1.0               8                         M10 * 1,25           9.3-9.4               9.5-9.6                 10

M8 * 1.25             9                         M12 * 1.5             11.01-11.03           11.03-11.05               11

M10 * 1.5             10                       M14 * 1.5             13.1-13.3           13.3-13.5               13

M12 * 1,75           12                       M16 * 1,75           15.0-15.5           15.3-15.5               15

M14 * 2.0             14                       M18 * 2.0             17.0-17.2           17.3-17.5               17

M16 * 2.0             14                       M20 * 2.0             19.0-19.2           19.3-19.5               17

308 самонарезни резбови вложки техническа спецификация, както е посочено по-долу:

Вътрешна нишка       Дължина (мм)       Външна нишка     Референтен диаметър на отвора (mm)                   MinimumHoleDepth (mm)

                                                                                        алуминиева сплав         Излято желязо

М3 * 0.5               6                         M5 * 0.6             4.6-4.7               4.7-4.8                 6

M4 * 0.7               8                         M6.5 * 0.8           6.0-6.1               6.1-6.2                 8

M5 * 0.8               10                         M8 * 1.0             7.4-7.5               7.6-7.7                 9

M6 * 1.0               12                         M10 * 1,25         9.3-9.4               9.5-9.6                 10

M8 * 1.25             14                         M12 * 1.5           11.01-11.03           11.03-11.05               11

M10 * 1.5             18                         M14 * 1.5           13.1-13.3           13.3-13.5             13

M12 * 1,75           22                         M16 * 1,75         15.0-15.5           15.3-15.5             15

M14 * 2.0             24                         M18 * 2.0           17.0-17.2           17.3-17.5             17

M16 * 2.0             24                         M20 * 2.0           19.0-19.2           19.3-19.5             17

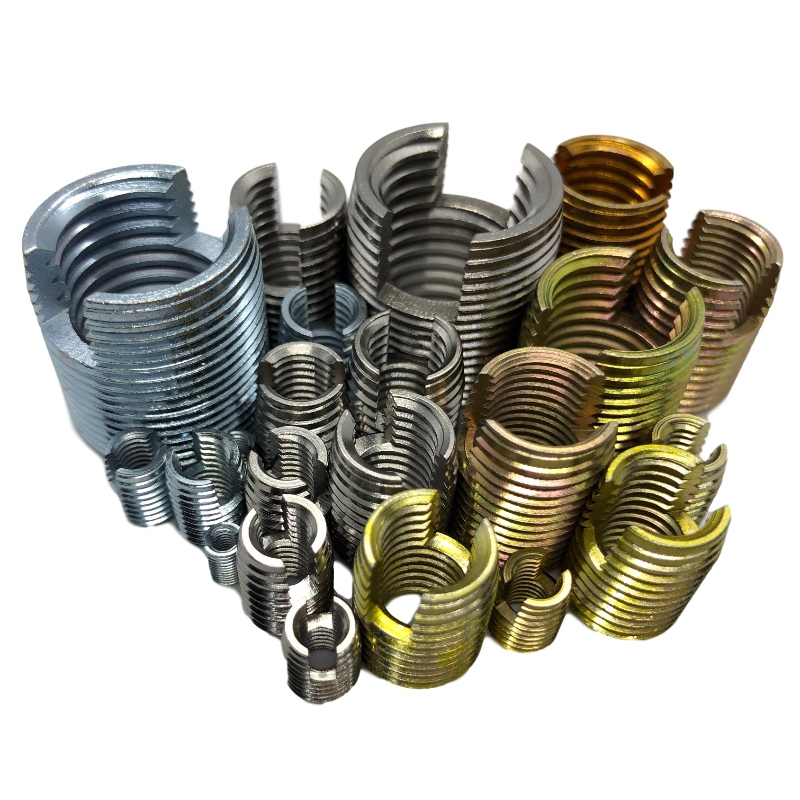

Материали на   самонарезни вложки с резба :

Въглеродна стомана, цветно цинково покритие;

Неръждаема стомана 303, 304 неръждаема стомана 316   месинг   430F

самонарезни вложки с резба   Приложение

Вградени в пластмаса, алуминиева сплав, чугун, мед и други меки материали, за да образуват дупка с вътрешна резба с по-голяма якост;

Поправете скъсаната вътрешна нишка.

широко използван в автомобилната промишленост, железопътната автомобилна промишленост, корабостроителната промишленост, домакински уреди, строителни машини, бизнес машини, електронни продукти, инженерна пластмаса, модерни композитни мебели, леене с алуминиево леене и други индустрии.
