Газовите турбини трябва да издържат на тежки условия като висока температура, високи центробежни сили и окисляване.Днес за отливане на остриетата се използват методи на насочване на втвърдяване (DS) и единично кристали (SX), тъй като конвенционалните методи за отливане създават свръхсплави с незадоволителни свойства на висока температура, причинени от равновесната структура на зърното.Конвенционално отлятите свръхсплави се провалиха на границите на зърното поради топлинна умора, окисляване и пълзене.Границите на зърното са места за започване на провал.Изравняването или елиминирането им подобрява якостта на пълзене и проводимостта при високи температури.Да се отлят турбинни лопати е много сложно.Опростено, плесен се прави чрез изливане на керамика около восъчен модел на острието.

След това восъчният модел се отстранява и моделът се пълни с разтопен метал.Посочно втвърдяване (DS) Посоката

Въвежда се втвърдяване на свръхсплави в60-те.Границите на зърното са успоредни на посоката на втвърдяване, която съвпада с основната напрежена ос на компонента.Произвежда се окончателна структура, която се състои от колумнични зърна с < 001 > ориентация към посоката на приложеното след това натоварване.DS турбинни остриета с нисък модул < 001 > ориентирането успоредно на посоката на приложеното натоварване увеличава драстично съпротивлението на топлинната умора в сравнение с конвенционалните турбинни лопати.

Единичен кристал (SX) леене

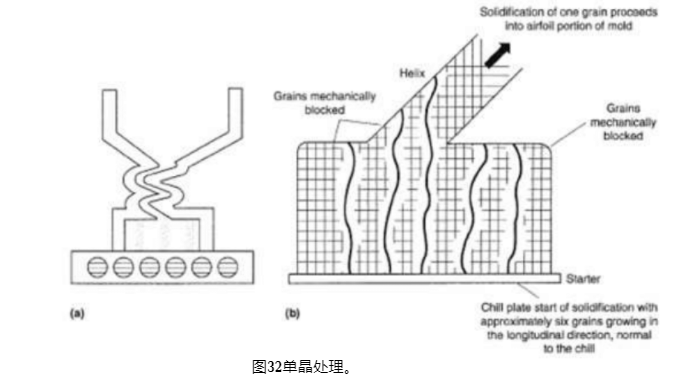

Процесът е показан на фигура 32.Единичен кристален отлив се извършва във вакуум в предварително загрята керамична форма.

Фигура 32 Единична кристална обработка.

Поради контрола на втвърдяването в плесента, растежът на всички зърна може да бъде потиснат и така границите на зърното се елиминират.Формата се втвърдява от дъното.В началото на втвърдяването зърното има колумнична структура, перпендикулярна на топлинния градиент.Когато се достигне спиралния канал, всички колосални зърна, с изключение на един, се спират да растат.В края на спиралата се произвежда един кристал.Единичните свръхсплави на кристала притежават по-добри свойства при висока температура от свръхсплавите на ДП поради дефекта на солитите за укрепване на границите на зърното, като бор и цирконий.Липсата на тези елементи повишава началната температура на топене на свръхсплавта и по този начин се подобряват високите температурни свойства.

Освен това сплавите могат да бъдат топлинно третирани при по-високи температури в диапазона на 1240 CONC8211; 1330 CONC176; C. Тази по-висока топлина

Температурата на третиране позволява разтваряне на всички g Subbing 180; и по-фини утайки след лечението с стареене.
